可视化的代码跟踪调试

ubantu18.04的环境下，在命令行工具gdb调试基础上，利用可视化调试前端软件Visual Studio Code，（后端依然依赖gcc、gdb）进行程序代码的跟踪查错，提高工作效率。

1、安装Visual Studio Code

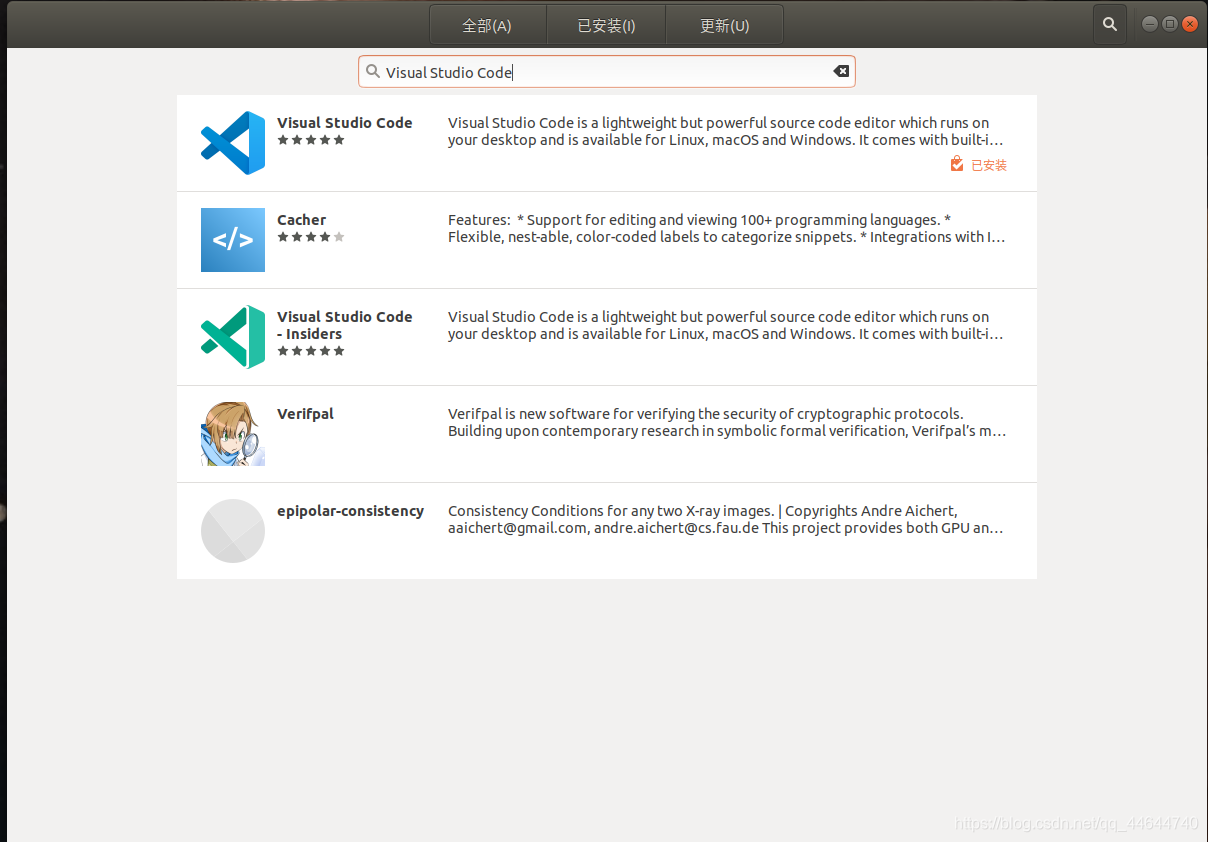

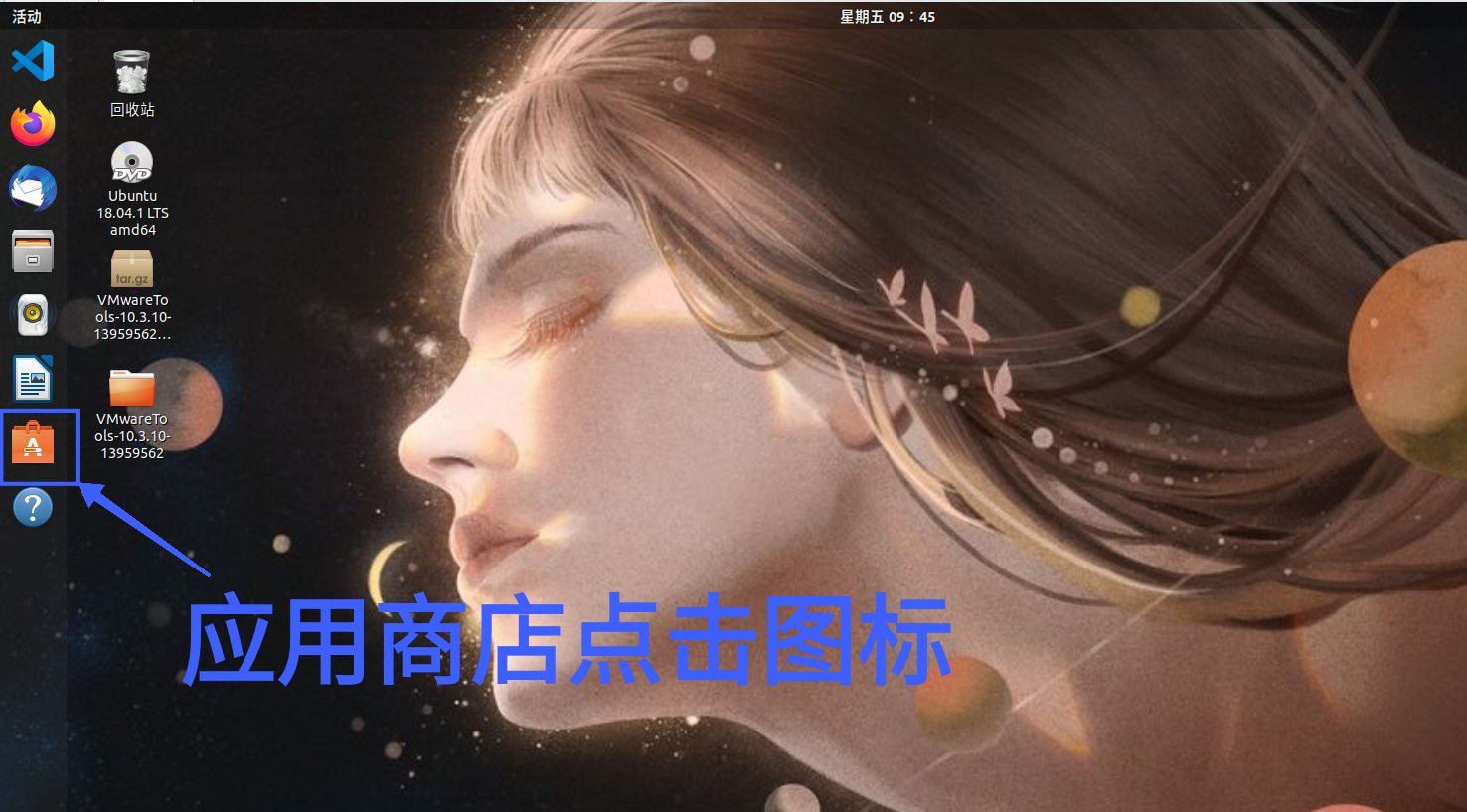

进入应用商店之后,搜索Visual Studio Code：

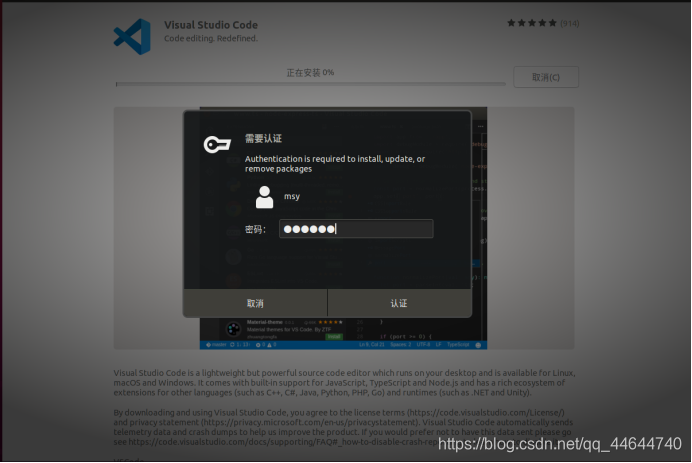

之后点击Visual Studio Code图标开始下载：

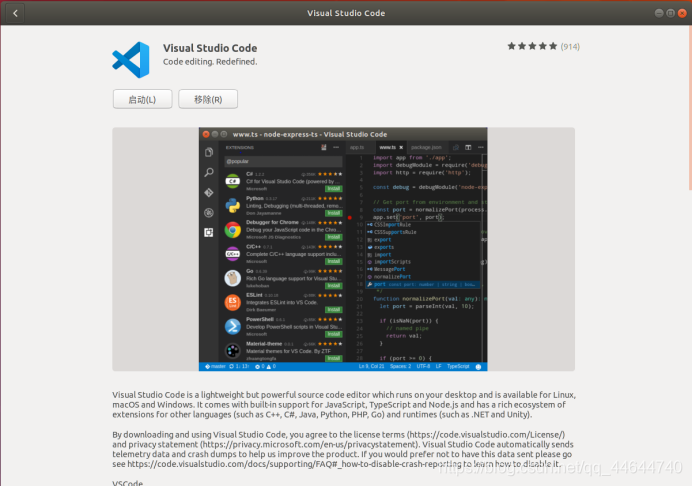

等一会儿，安装成功如下:

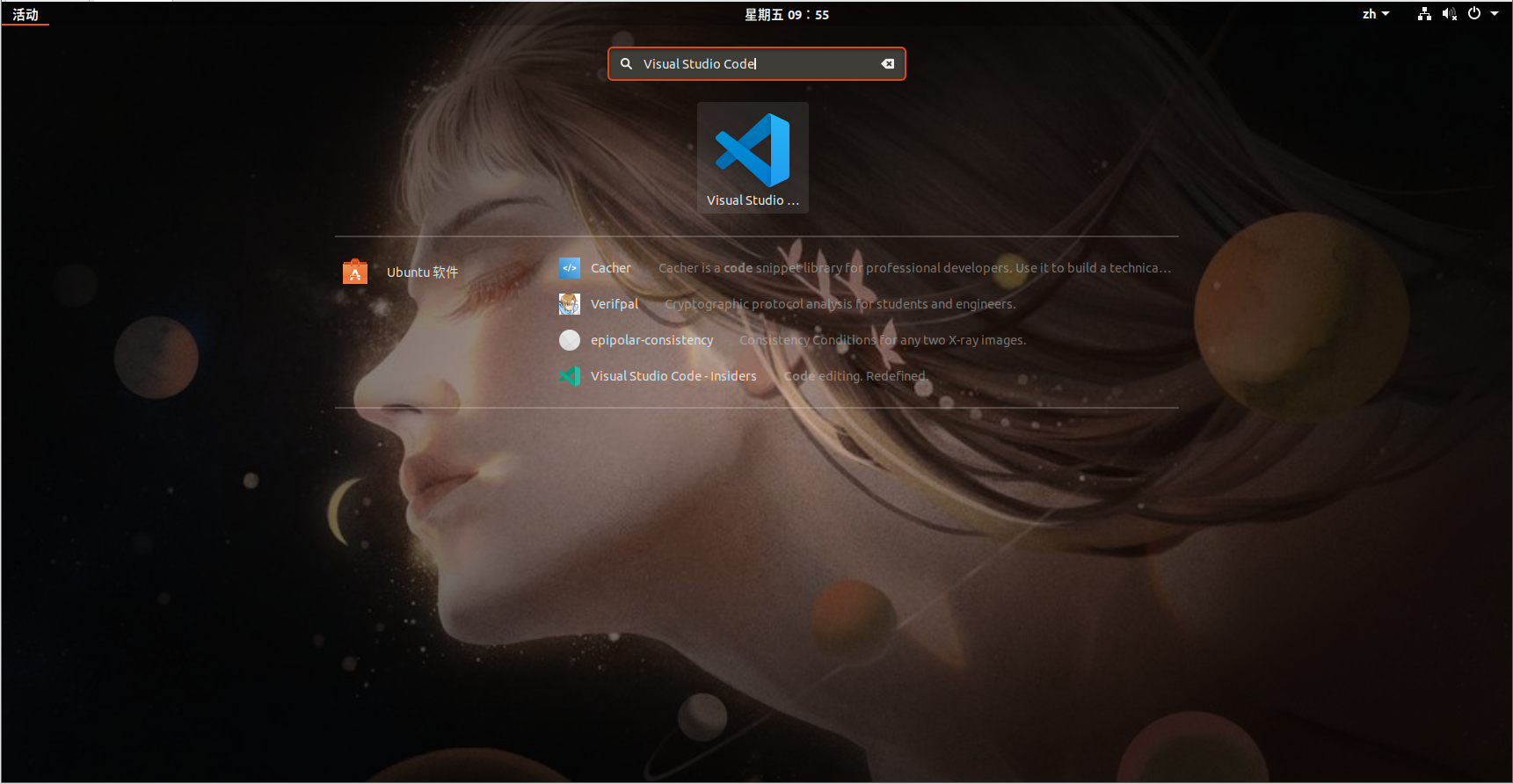

点击桌面左上角的“活动”（我用的是Ubantu18.04),搜索Visual Studio Code：

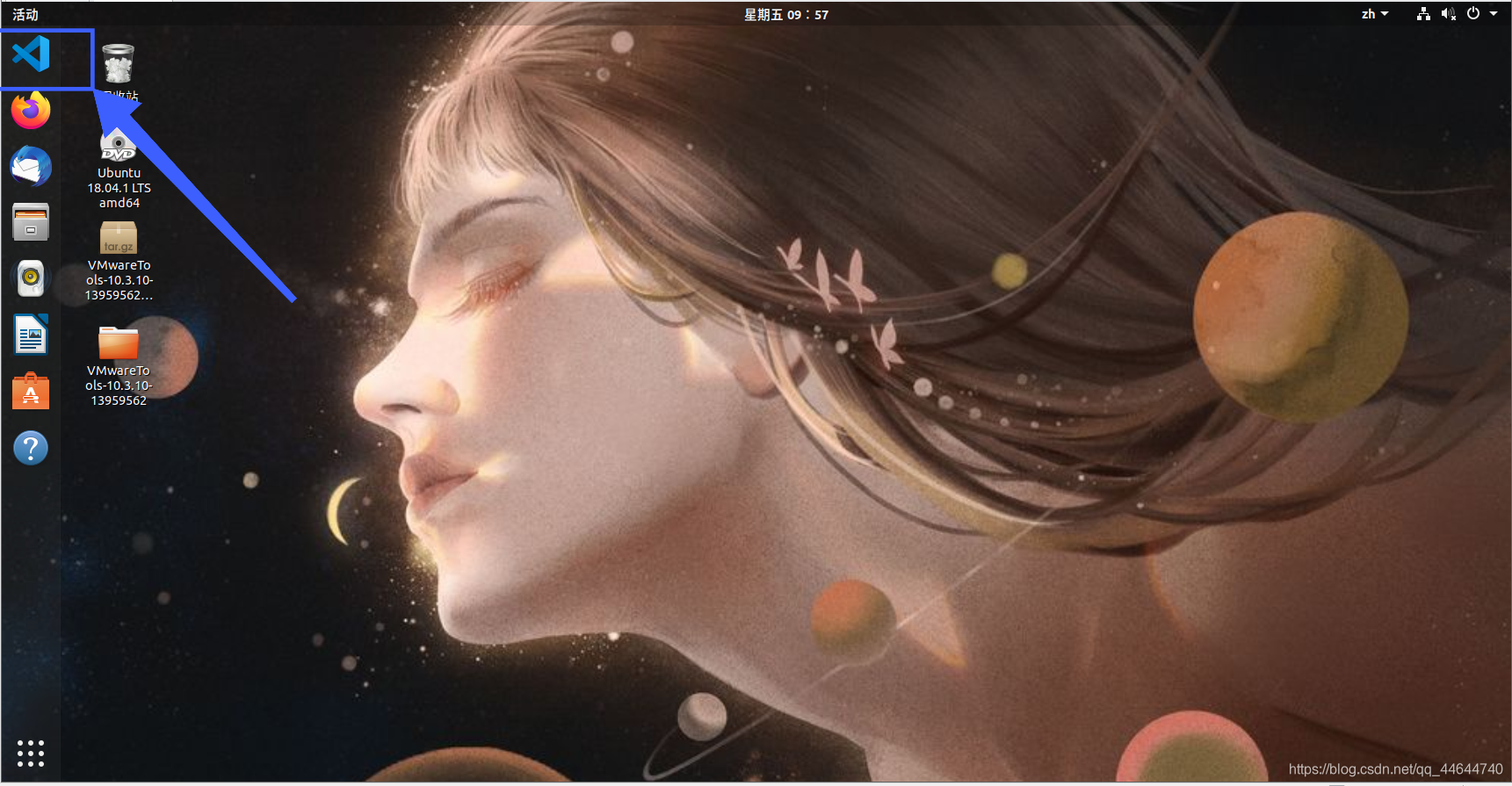

点击VScode图标，将其拖到桌面收藏夹位置：

2、用vscode编译调试C\C++

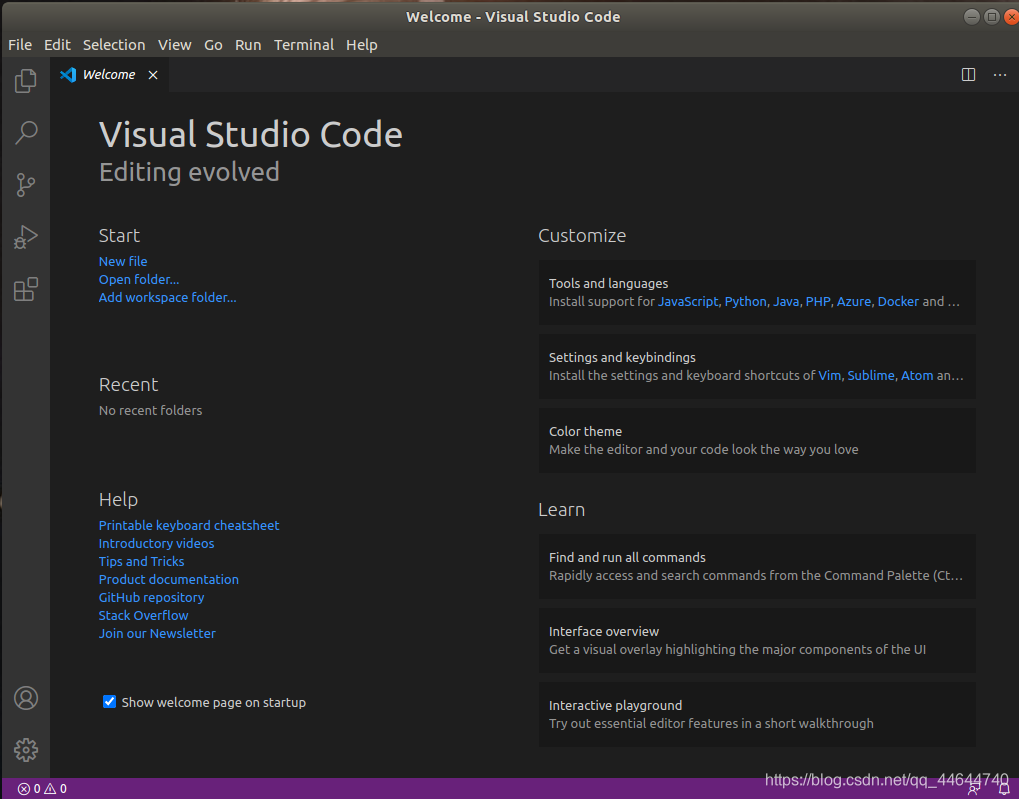

点击vscode图标进入：

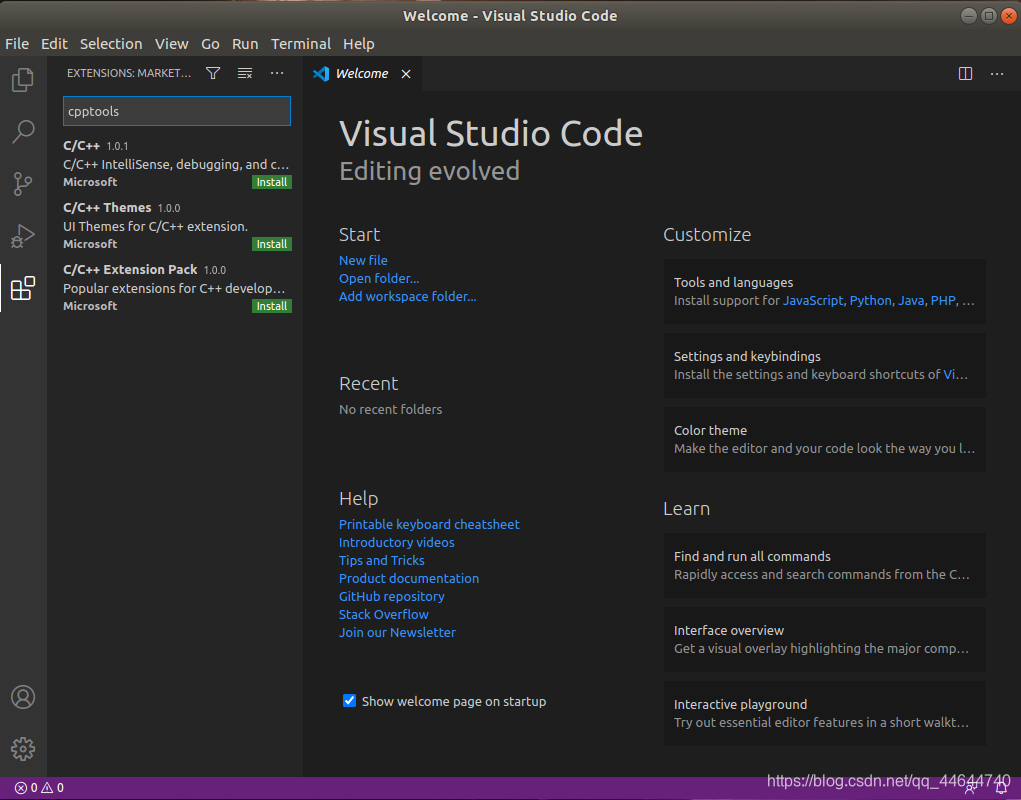

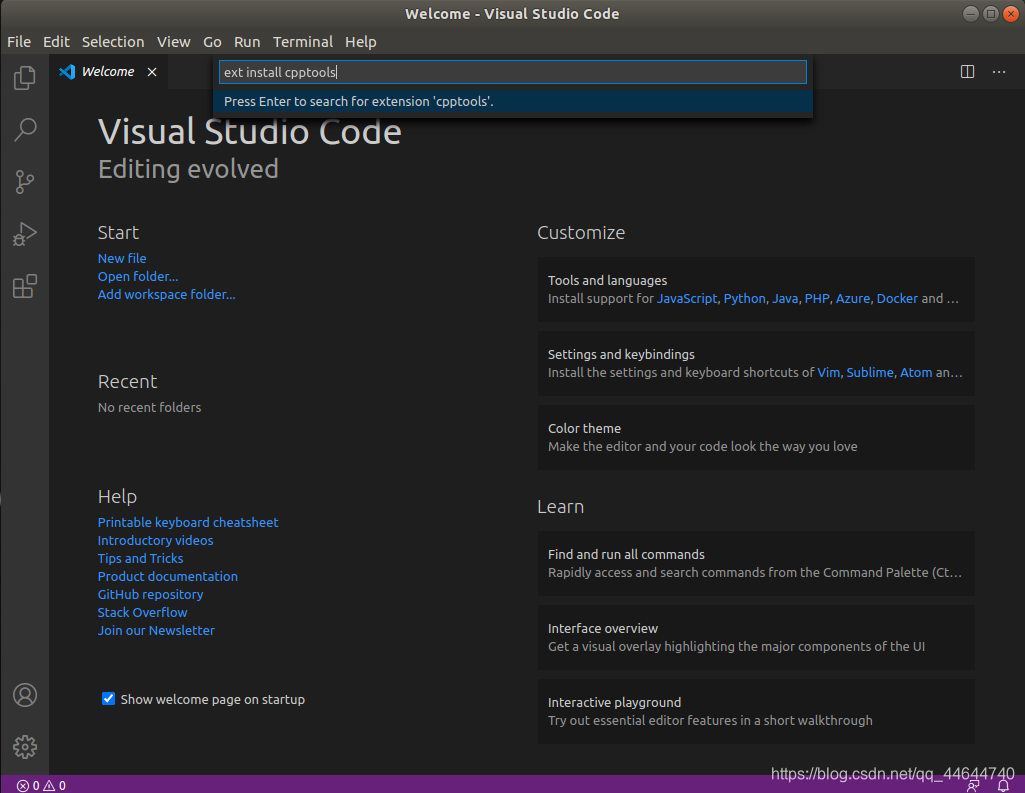

ctrl+p调出命令行，输入ext install cpptools回车后：

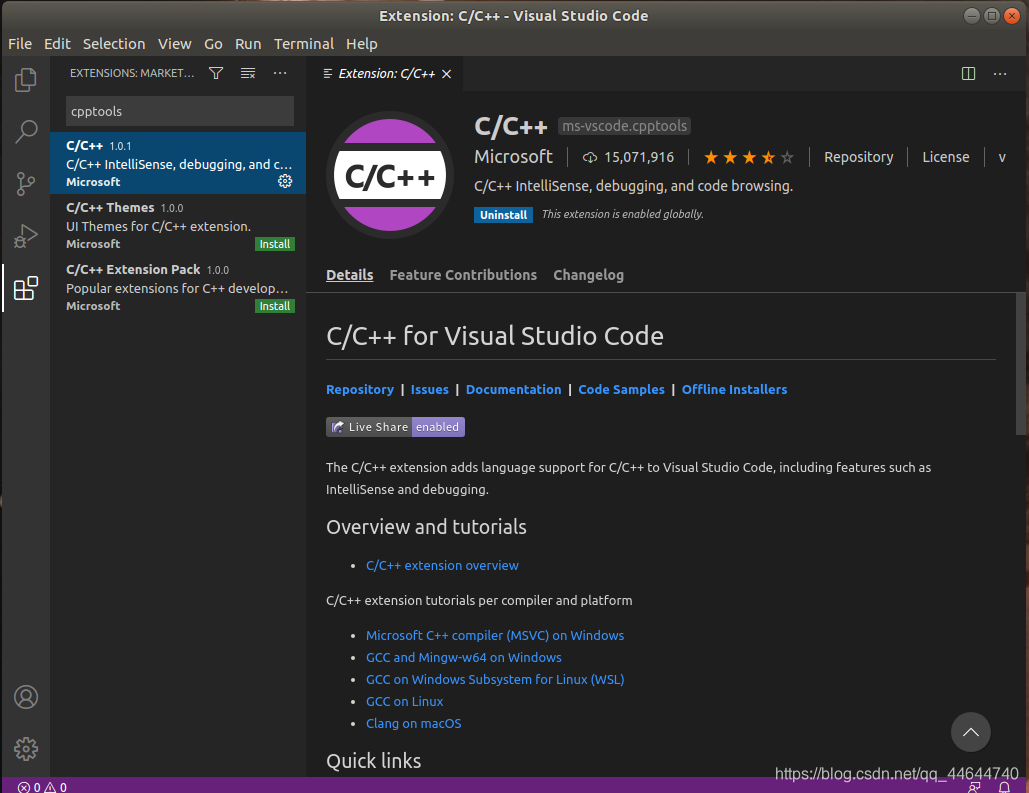

点击第一个C/C++ 1.0.1 install进行安装，完成后退出vscode,再次重启进入：

修改调试模板文件对源代码进行调试：
注意：如果源代码只有一个，使用默认的模板文件就可进行调试和运行；工程中的源文件众多，不可以直接调试，此时需要创建或者生成tasks.json和launch.json文件（tasks.json文件用于自动在终端中输入gcc指令，编译输出可运行文件，launch.json文件用于启动gdb程序进行调试的。
具体操作如下：

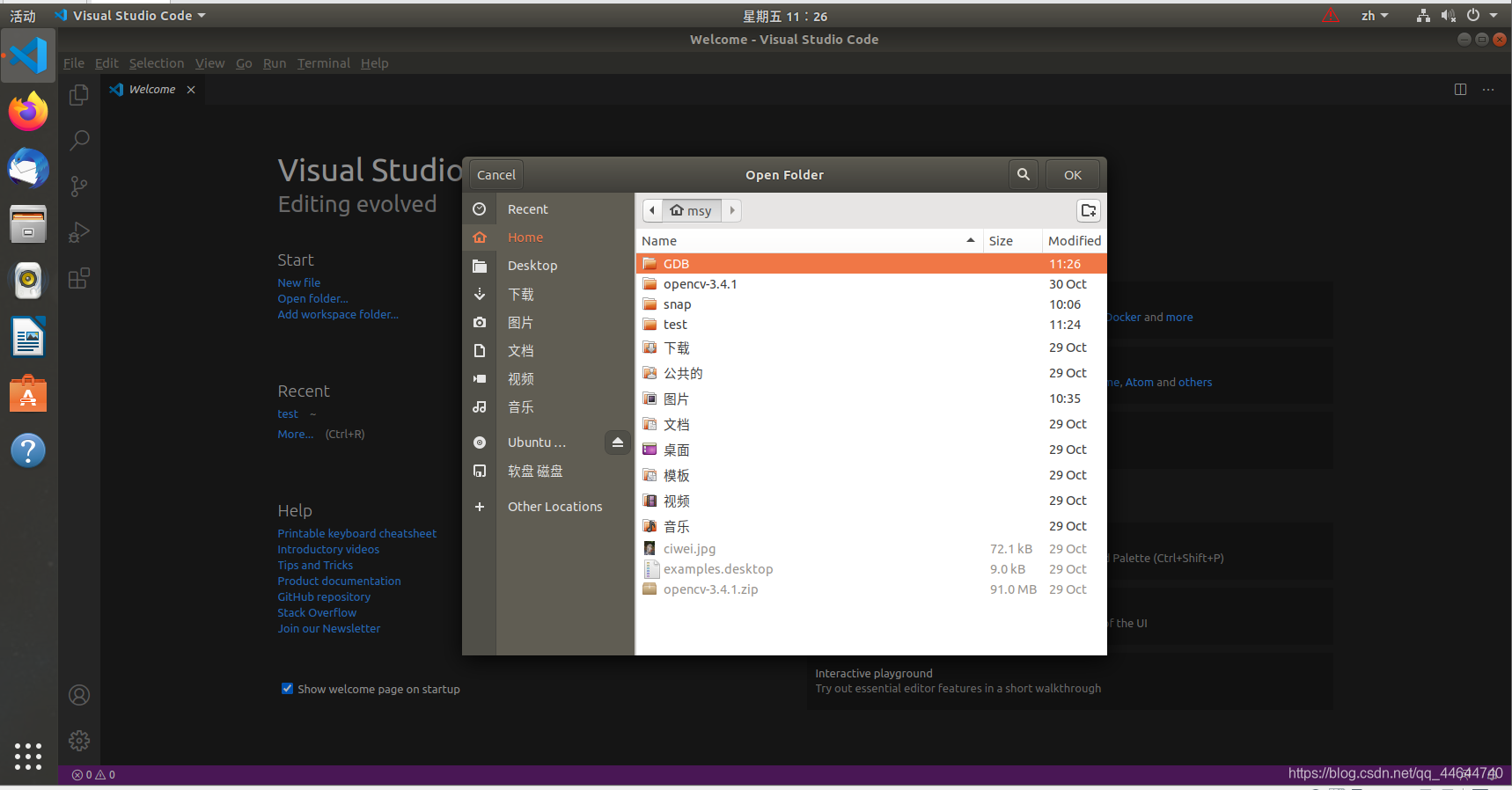

（1）在vscode中点击file之后，选择open folder打开事先准备好的GDB文件夹，其中只有一个test.c文件(vscode调试只能打开包含源码文件的文件夹，不能打开单个文件调试),点击右上角的“ok”:
test.c代码如下：

#include <stdio.h>
void ShowRevertNum(int iNum)
{while (iNum > 10){printf("%d", iNum % 10);iNum = iNum / 10;}printf("%d\n", iNum);
}
int main(void)
{int iNum;printf("Please input a number :");scanf("%d", &iNum);printf("After revert : ");ShowRevertNum(iNum);
}

（2）点击界面右边图标第四个，页面顶部出现一个选择面板，选择C++（GDB/LLDB)插件：

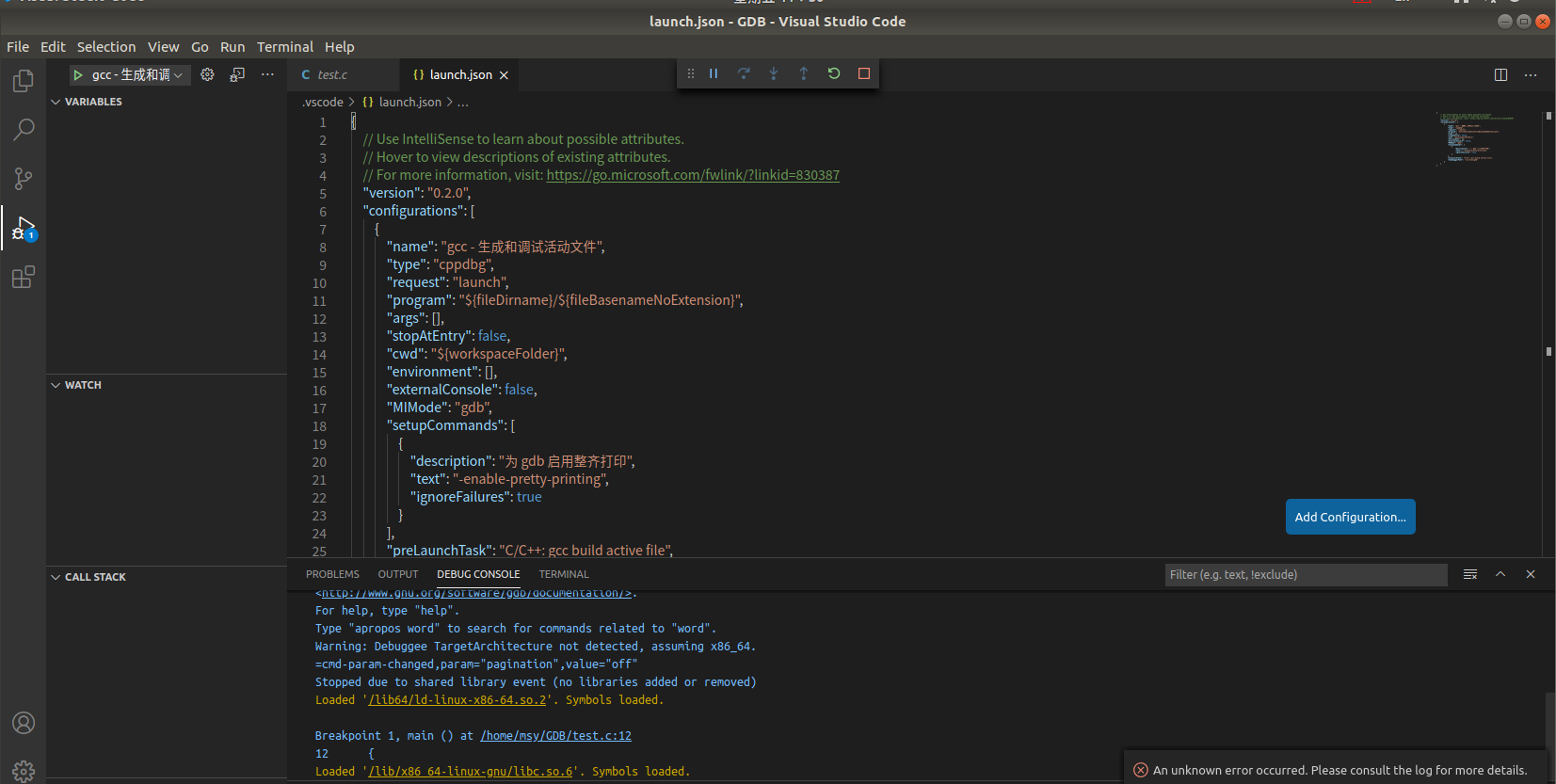

（3）之后再根据提示，选择“g++ -生成和调试活动文件”，运行结束后自动生成launch.json文件;

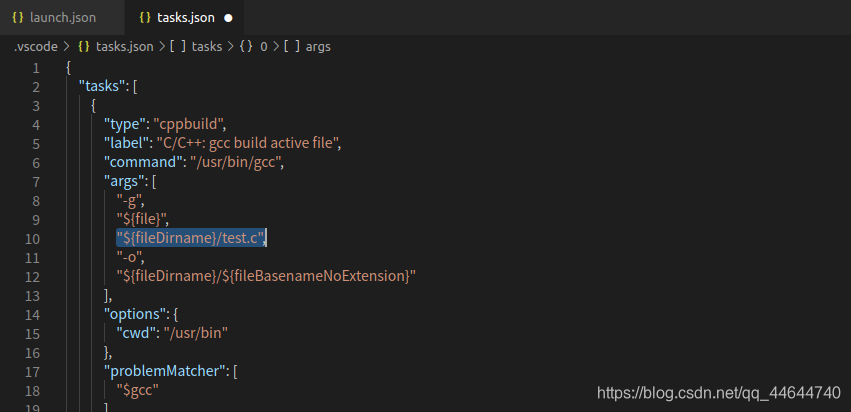

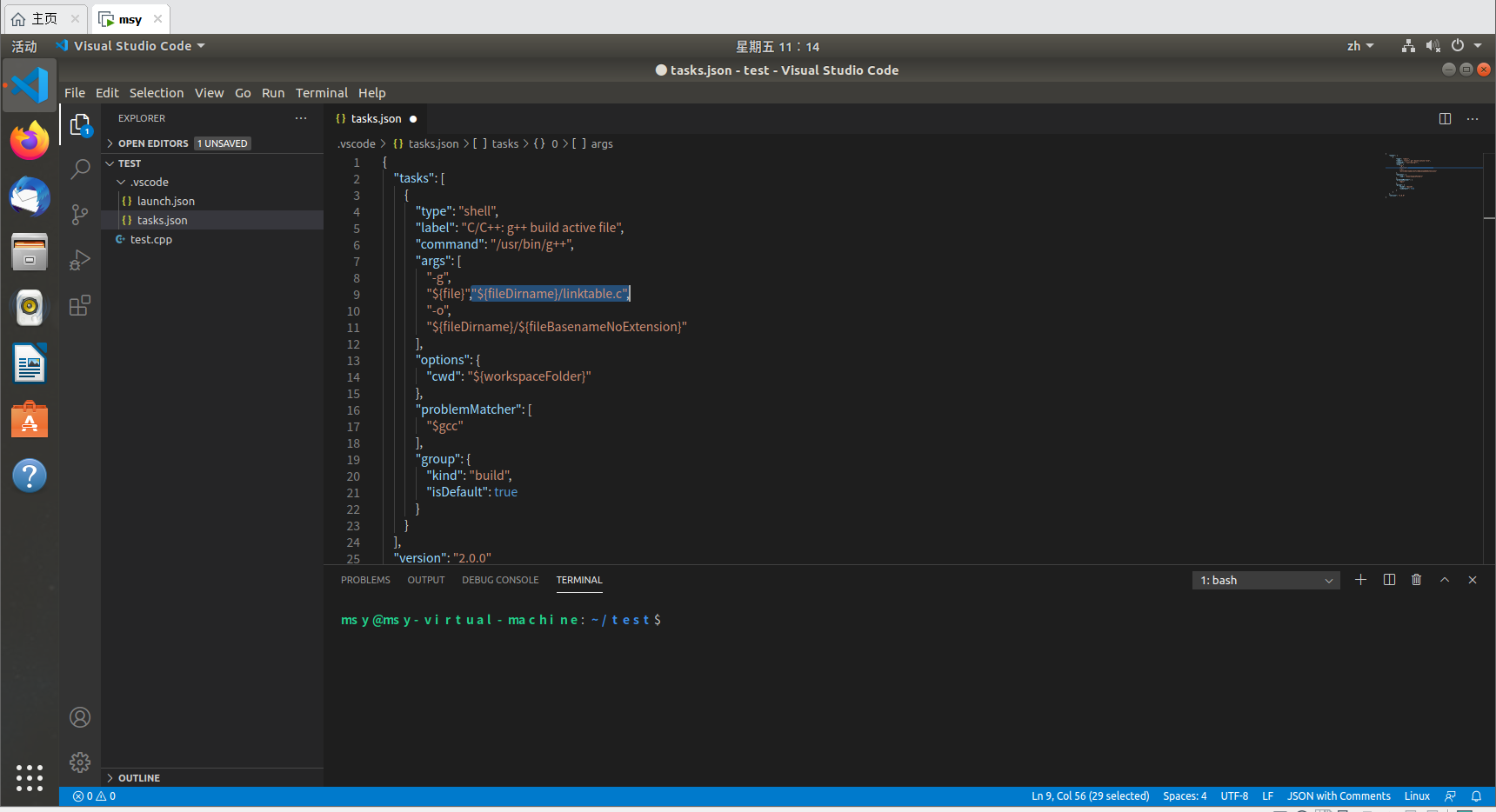

点击工具栏上的Terminal，选择Configure Tasks -> C/C++:gcc build active file，VSCode会自动生成适用于gcc编译的tasks.json文件保存后继续进行编译,需要在第九行后添加语句：

"${fileDirname}/test.c",

command就是调用的控制台命令；
args就是命令行参数了，-g参数是必须的，否则到时候没有调试信息，vscode会无法设置断点。

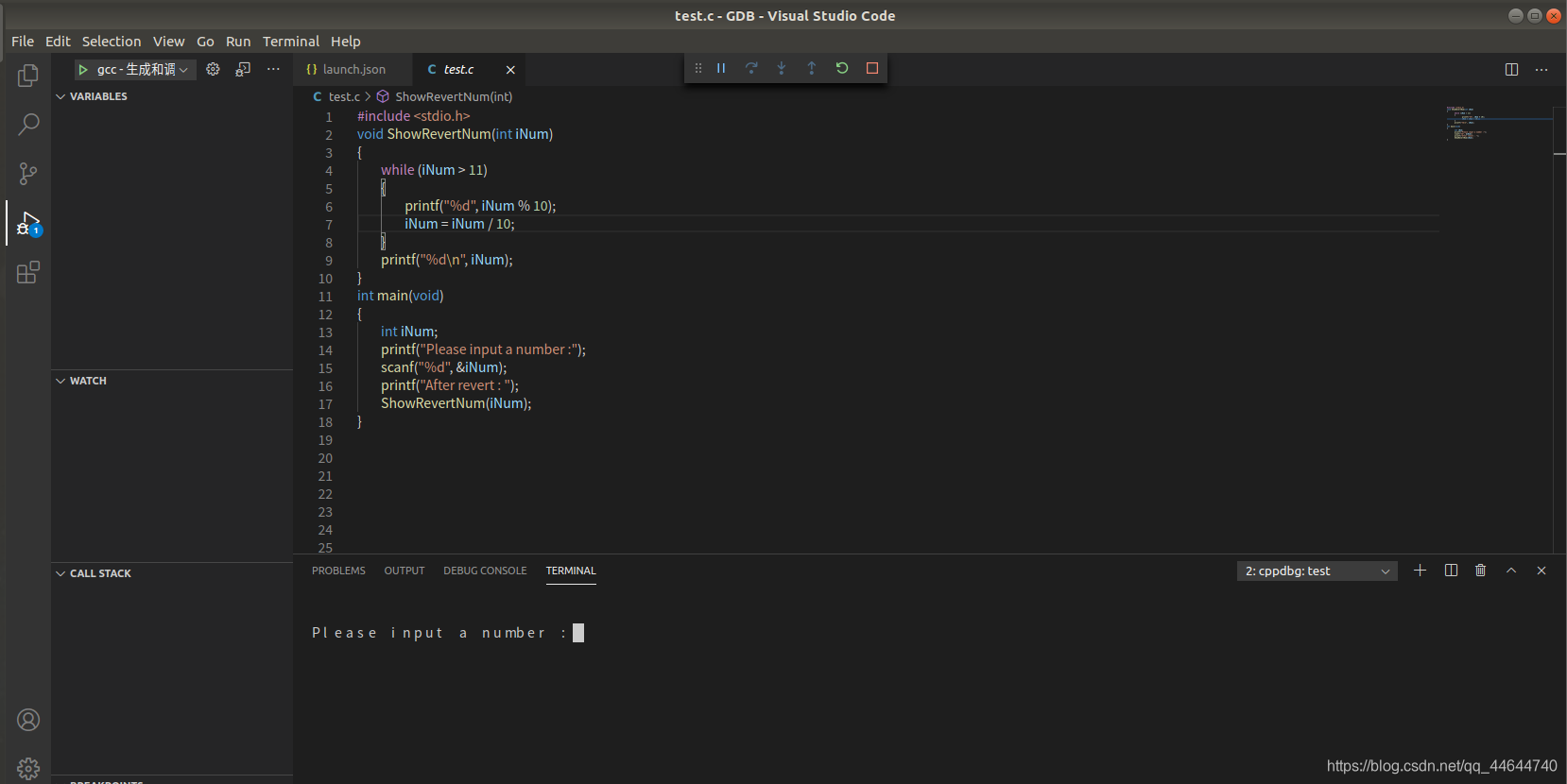

配置好后在test.c文件界面，我们就可以先按ctrl+shift+B先编译，再按上方调试工具栏的图标绿色箭头：

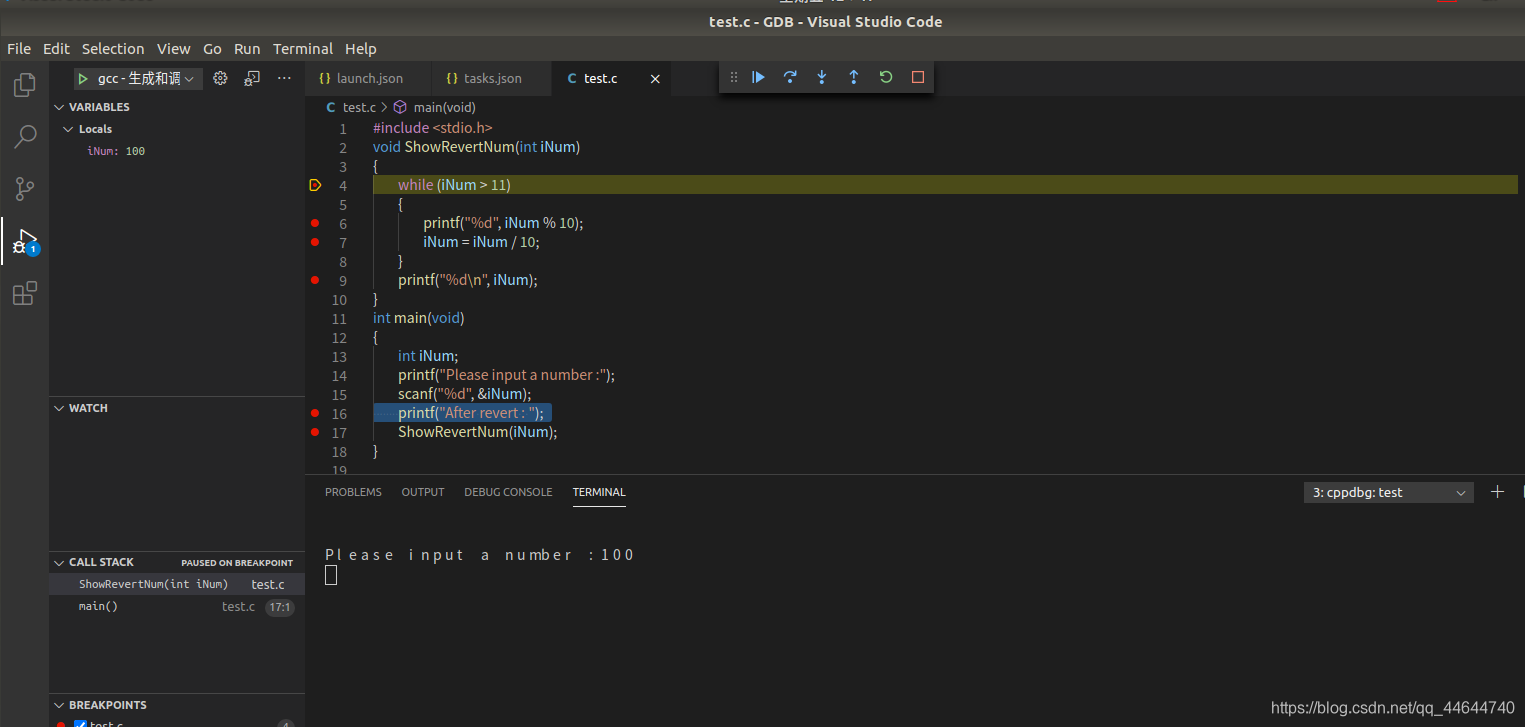

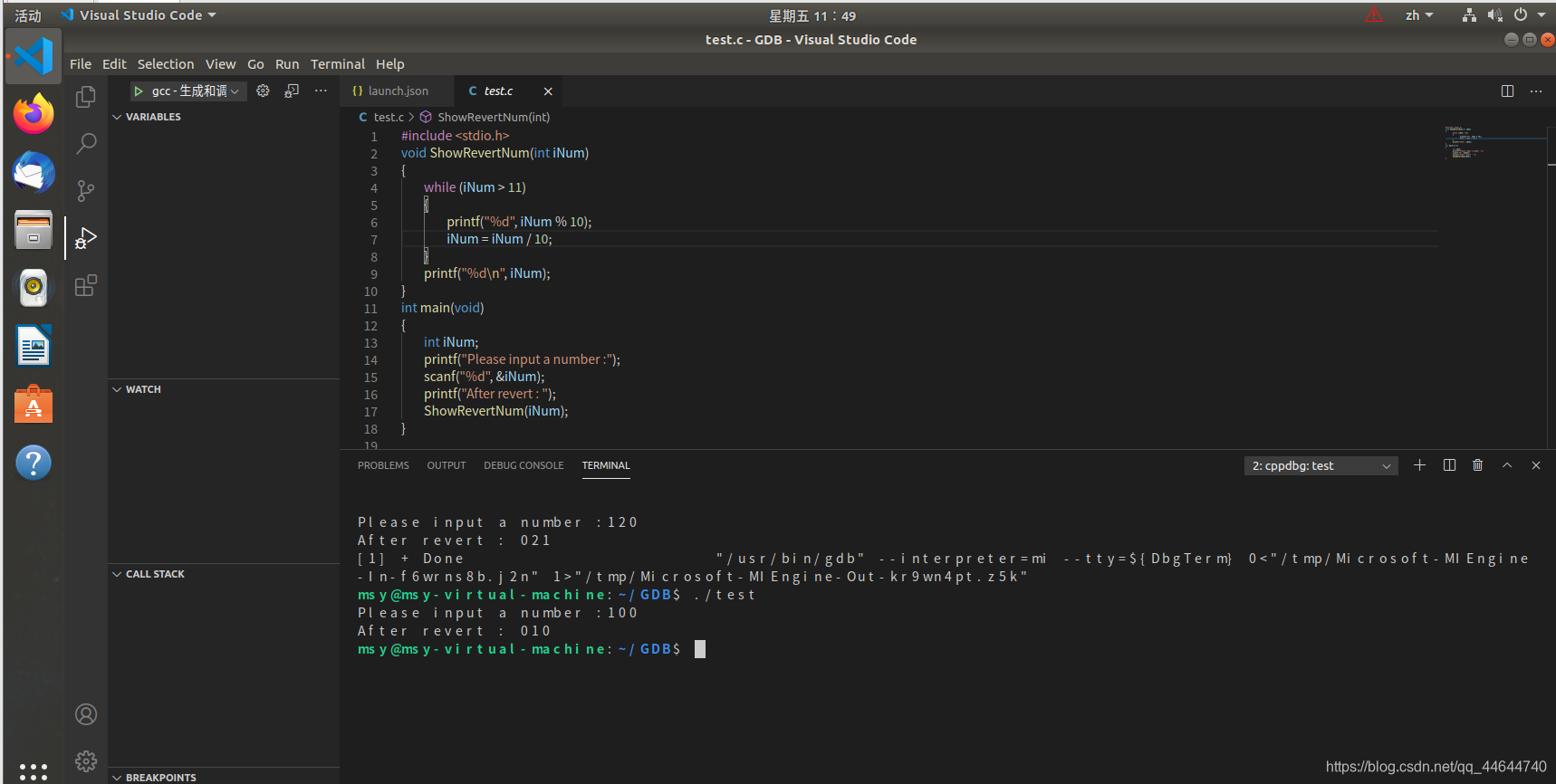

发现输入为“100”时，原则上应该输出“001”，但是现在输出的是“010”，说明代码出现问题，设置断点开始调试，将调试的断点设在第4行的while循环处，点击上方调试工具栏的图标绿色箭头，如下图所示：

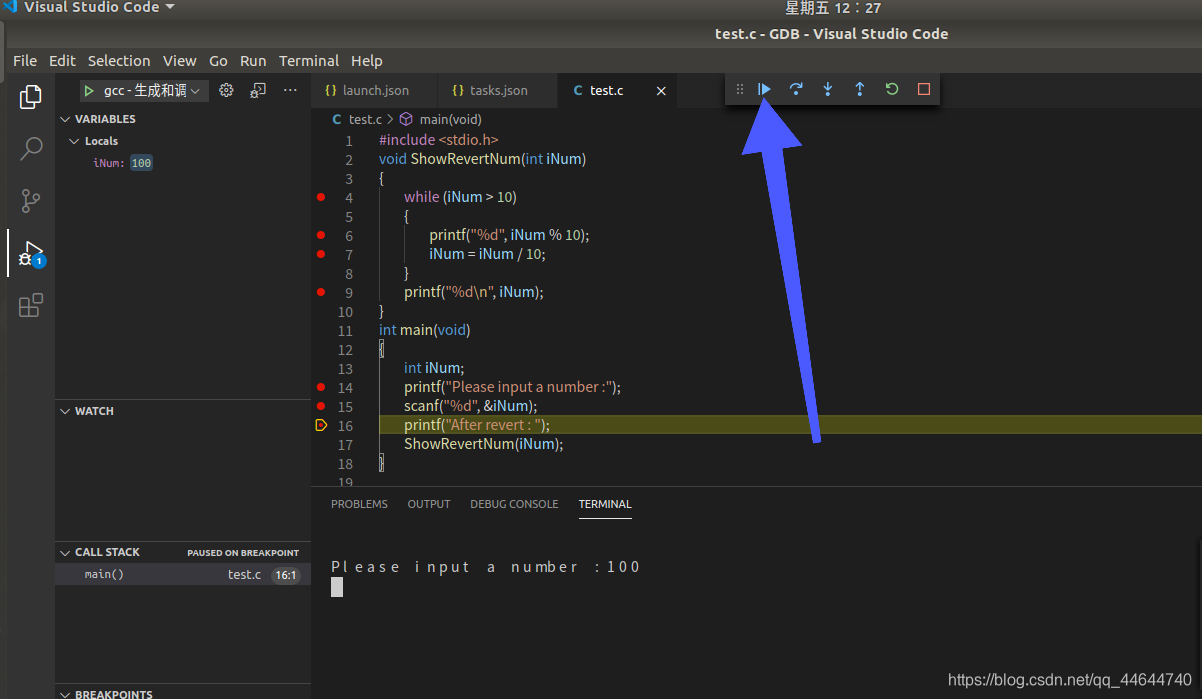

此时点击下图箭头所指的图标开始向下调试：

调试后发现，当iNum=10时，程序会跳出循环，因此此时修改循环条件为

while (iNum > 9)

再次点击上方调试工具栏的图标绿色箭头，再次重复上述步骤进行调试：

程序编译成功，输入“100，显示倒序输出”001“，没有出错。

参考来源：
https://www.cnblogs.com/lwp-king666/p/10513382.html
https://blog.csdn.net/q932104843/article/details/51924900
https://www.cnblogs.com/maxiaowei0216/p/12616087.html

总结

本次学习主要是在命令行工具gdb调试基础上，熟悉使用可视化调试前端软件Visual Studio Code进行程序代码的跟踪查错，提高工作效率，实现了可视化的代码跟踪调试。
