2.1 开机启动

开发板接通电源，并按下电源开关，系统即启动，在启动过程中，系统会显示下图中的开机画面，它们分别是 Android 系统启动时的 Logo 画面：

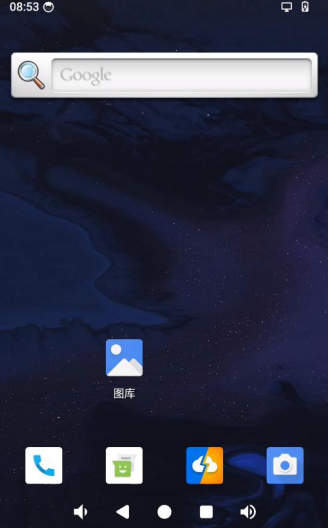

最后会显示如下解锁画面：

2.2 命令终端

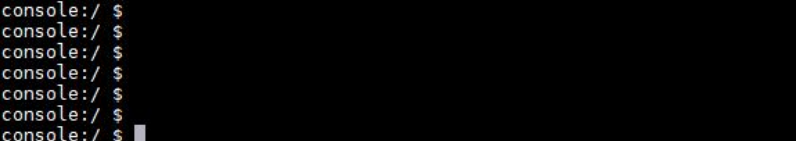

将串口连接开发板上的调试串口，进入 Android 系统后，会自动进入 android 终端，如下图所示：

2.3 应用程序

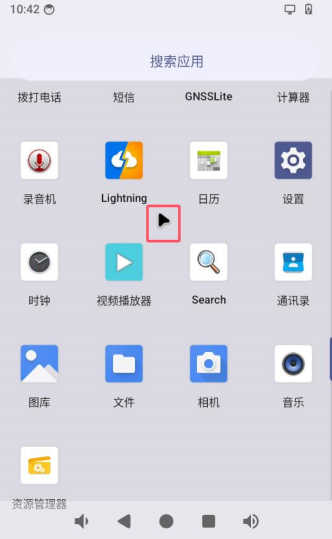

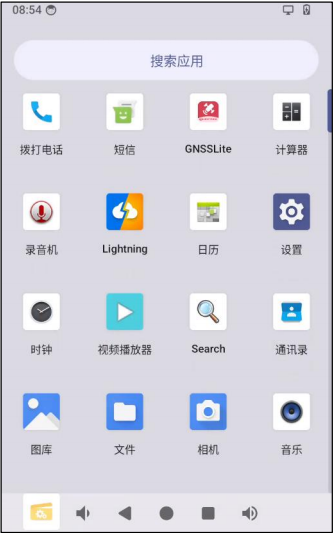

开机启动以后，在主界面往上滑动可以进入 Android 界面。如下图所示（部分默认安装的软件可以不一样）。

2.10 USB 连接 U 盘

当插入 U 盘以后，U 盘的格式必须为 FAT32 格式，大小在 32G 以下（底板上 4 个USB 接口都可以插入 U 盘），如下图所示。

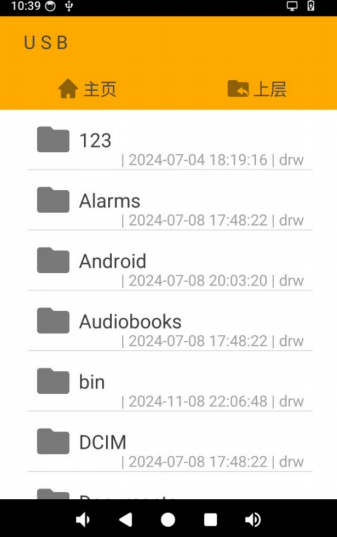

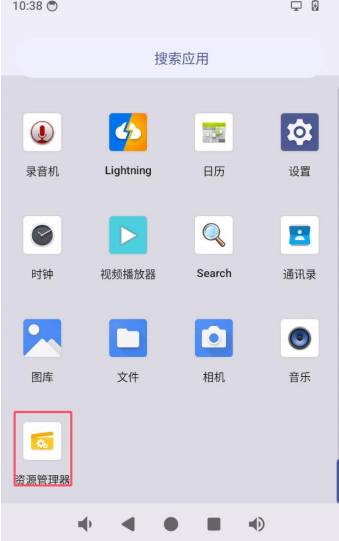

然后桌面上的“资源管理器”就可以找到对应的 U 盘。如下图所示。

同时，您也可以通过 USB 转 TypeC 接口将 U 盘连接至开发板上的 TypeC 接口，Android 系统同样会自动识别。

2.11 USB 连接鼠标及键盘

ITOP-3576 开发板，可以支持 USB2.0 USB3.0 鼠标和键盘。在 USB HOST 接口连接鼠标或键盘，对于没有购买触摸屏，使用 HDMI 显示器的用户，这是个很好的选择。系统运行之后，在 USB host 上插入 USB 鼠标，Android 系统会自动识别，在界面内可以看到鼠标光标，您可以通过鼠标和键盘操作 Android 系统。

同时，您也可以通过 USB 转 TypeC 接口将鼠标或键盘连接至开发板上的 TypeC 接口，Android 系统同样会自动识别，在界面内可以看到鼠标光标。

2.13 游戏性能测试

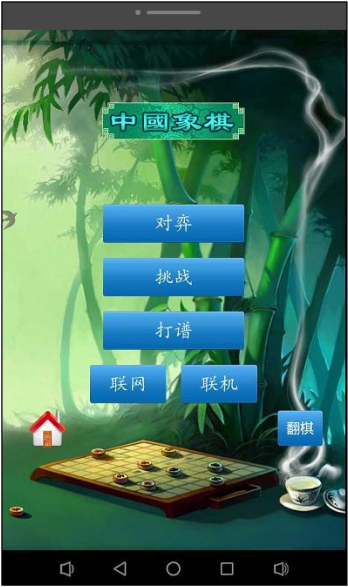

在应用市场，安装“象棋游戏”，均可流畅运行，如下图所示：

2.14 音频测试

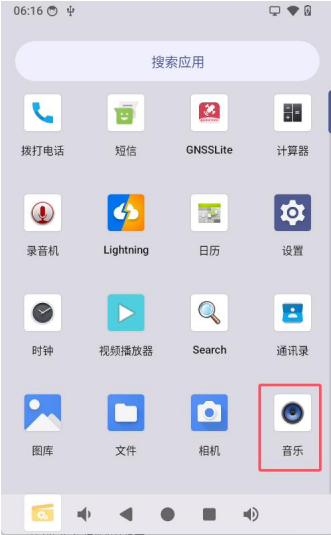

将音频文件放入 TF 卡中，并将 TF 卡插到开发板中，打开桌面上的“音乐”APP，如下所示：

在下面界面中点击“歌曲”，进入歌曲列表界面。

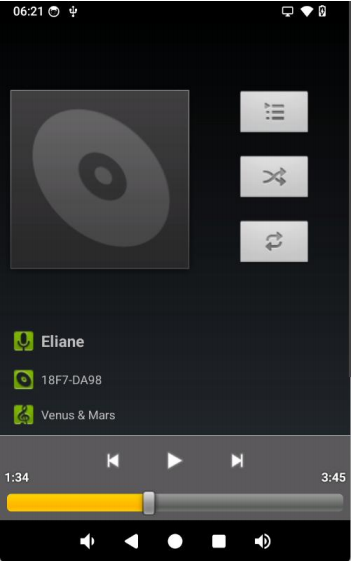

点击播放音乐，进入播放界面，如下图所示：

大家可以按开发板底板上的物理按键 VOL+和 VOL-进行音量调节。

2.15 录音测试

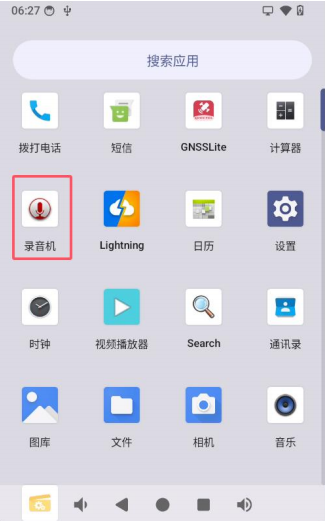

打开桌面上“录音机”APP，如下图所示：

点击下图中“圆形按钮”开始进行录制，在正常录制过程中指针会随着声音的大小进行摆动。

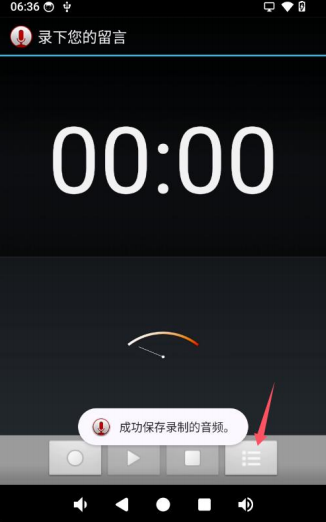

点击“正方形按钮”停止录制，最终点击“保存”按钮进行保存。

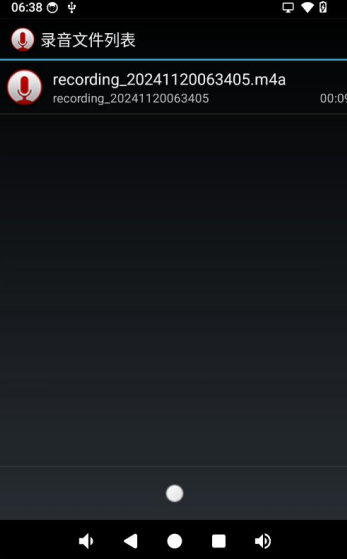

点击下图中的“列表按钮”，会显示已经录制好的音频文件。如下图所示：

点击想要播放的音频文件，会开始播放录音的音频。

2.17 有线网测试

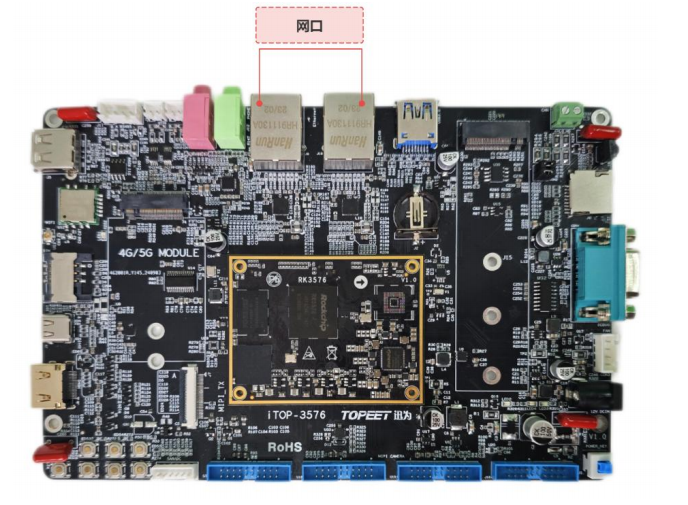

首先我们准备一个路由器，一根网线，如下图所示，这俩个网口都可以连接外网，我们将网口通过网线连接到路由器的千兆口。

安卓 14 系统是 DHCP 的，开发板连接到路由器可以自动获取 IP 地址，然后我们可以打开网页就可以上网了，如下图所示：

在应用程序界面点击进入设置界面，如下图所示：

我们在串口终端，查看 IP 地址，大家可以根据自己的需求选择连接的网口，ifconfig eth1

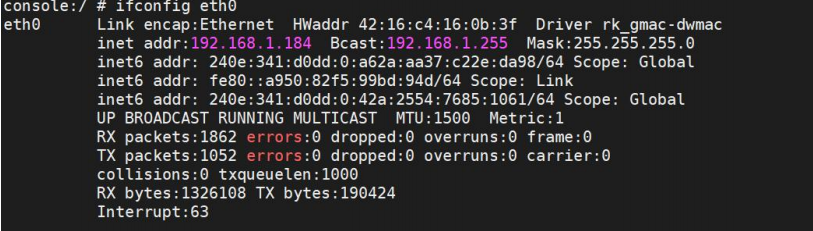

ifconfig eth0

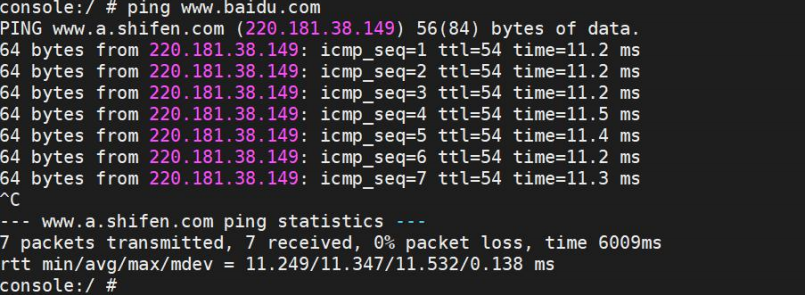

我们输入以下命令对网口的连通性测试，俩个网口都支持连接外网。

ping www.baidu.com

2.18 WiFi 测试

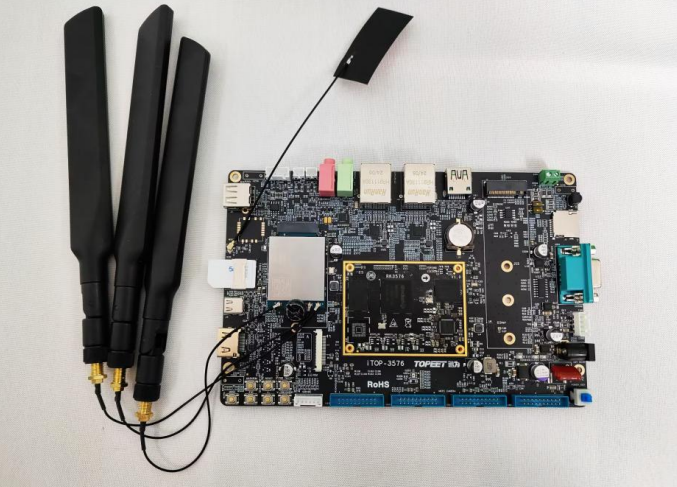

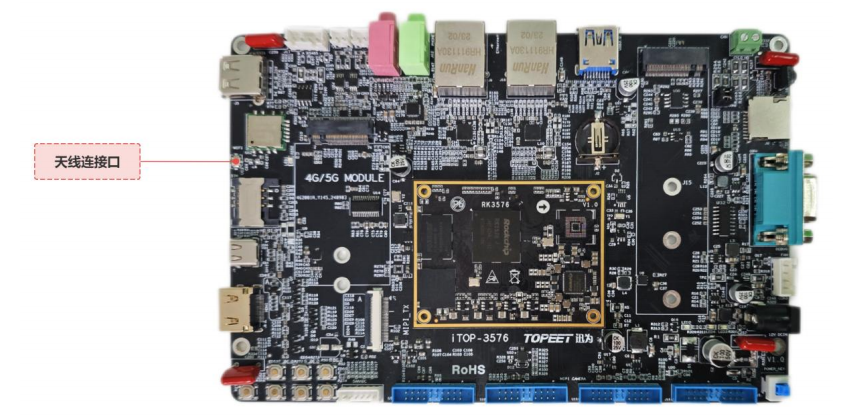

注意：在测试 WiFi 时，要将有线网络拔掉。我们要连接 WiFi，首先要连接天线，如下图所示：

WiFi 测试使用 wifi&Bluetooth 一体模块，在应用程序界面点击进入设置界面，点击“网络和互联网”

点击“互联网”，

打开 WiFi 开关，

点击需要连接的热点并输入密码

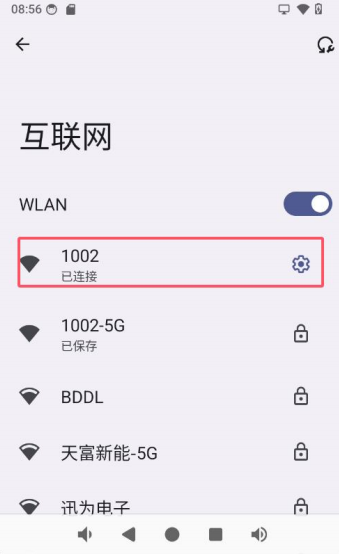

连接成功后，如下图所示:

2.19 蓝牙测试

ITOP-3576 开发板蓝牙功能测试使用 WiFi&Bluetooth 一体模块，在应用程序界面点击 ，进入设置界面，点击“已连接设备”之后，然后点击“与新设备配对”，连接成功之后，

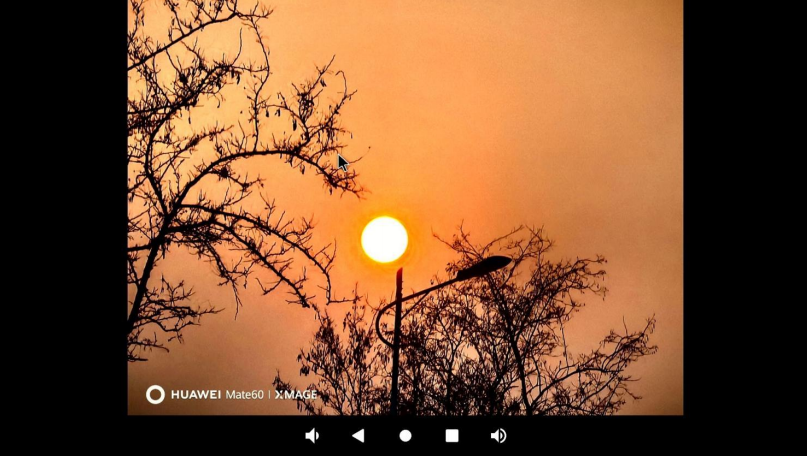

配对成功后，将手机中的图片通过蓝牙传给开发板，点击“接受”，图片开始传输，一段时间后即可传输完成。

2.20 固态硬盘测试

ITOP-3576 默认支持 M.2 接口的 PCIEx4 固态硬盘，将固态硬盘插入 ITOP-3576 开发板背面的卡槽中，并固定好，

首先使用以下命令判断 PCIE 是否识别到设备：

busybox lspci

如果没有识别到固态硬盘不会返回任何信息。如果识别到固态硬盘，会打印出该设备的 ID 126f:2263, 其中 126f 表示爱国者的厂家 ID，2263 表示的是 P2000 该型号的设备 ID。如果无法识别到您的固态硬盘，建议您更换固态硬盘，或者其他开发板进行测试。

输入以下命令查看节点信息，

busybox fdisk /dev/block/nvme0n1 -l

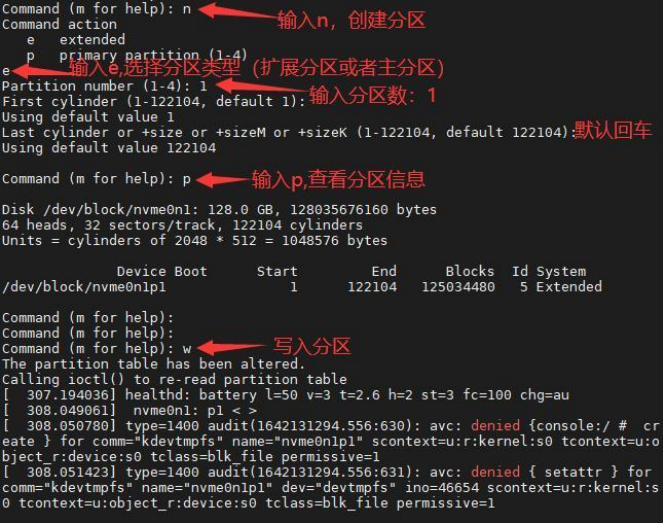

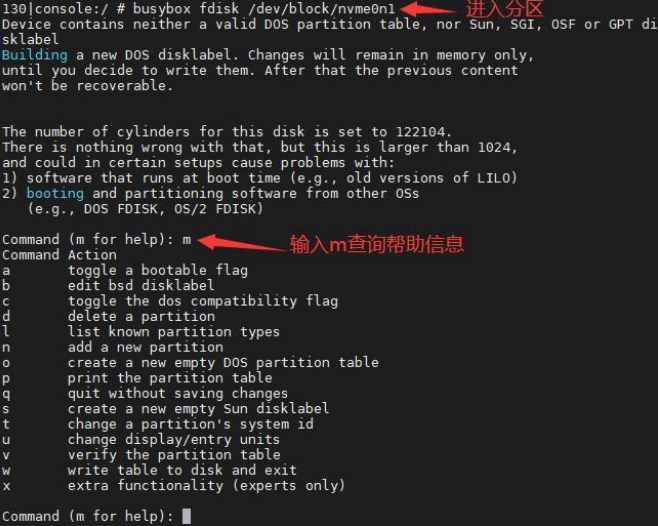

使用管理员权限对新的硬盘/dev/block/nvme0n1 分区，

busybox fdisk /dev/block/nvme0n1

使用管理员权限对新的硬盘/dev/block/nvme0n1 分区，

busybox fdisk /dev/block/nvme0n1

使用以下命令进行格式化硬盘分区

mke2fs -t ext4 /dev/block/nvme0n1

分区格式化完成之后，使用 mount 命令挂载新的分区到 root 目录。

mount /dev/block/nvme0n1 /mnt

输入以下命令查看挂载信息：

df -h

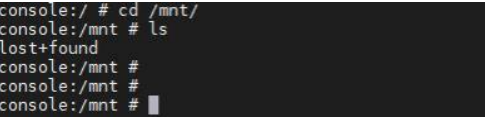

进入到固态硬盘之后，如下图所示：

2.22 USB 摄像头测试

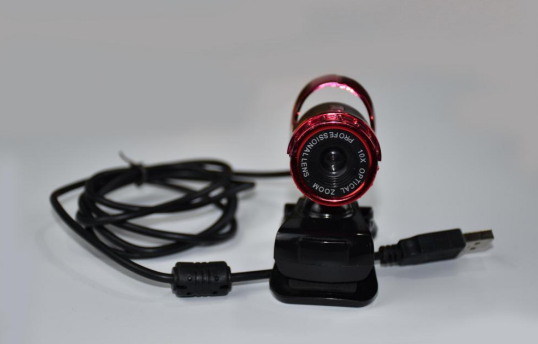

iTOP-3576 开发板支持 usb 摄像头，我们可以将 usb 摄像头插到开发板的 usb 接口，usb 摄像头如下图所示：

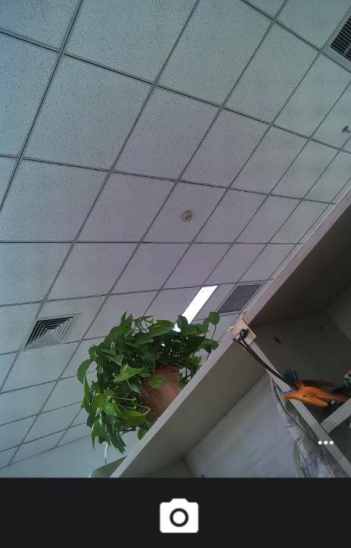

然后我们打开“相机”，就可以看到摄像头的画面了，点击拍照即可拍照，如下图所示：

2.23 OV5695 摄像头测试

开发板默认支持摄像头接口。摄像头接口是一个 20PIN，间距为 2.0mm 的双排插针，底板提供 3 个摄像头接口，默认可以使用 J1 接口，连接的时候需要摄像头朝向缺口处安装。

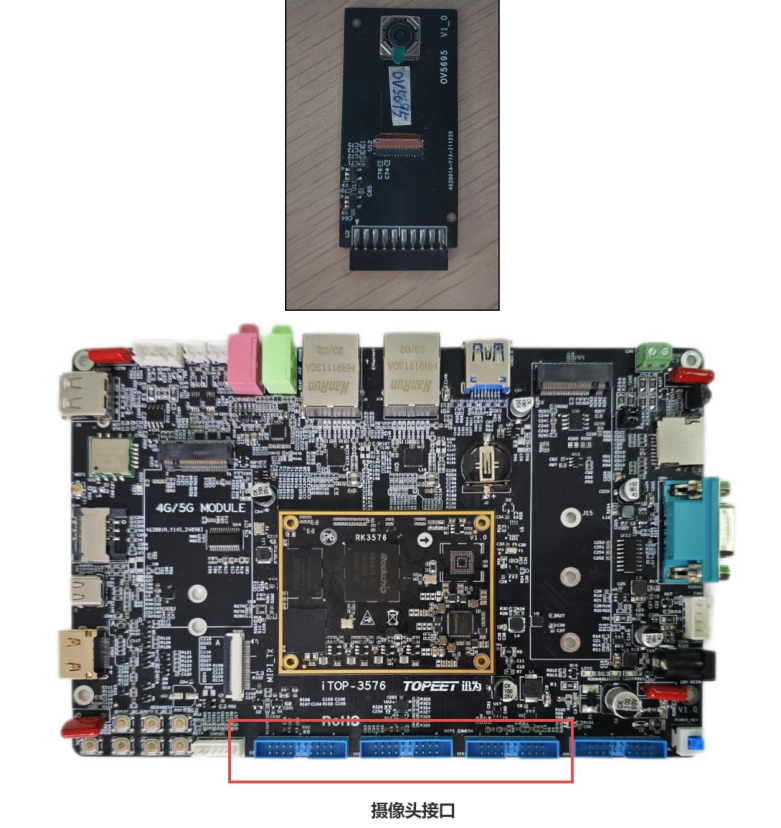

迅为提供的 OV5695 摄像头模块如下图所示。

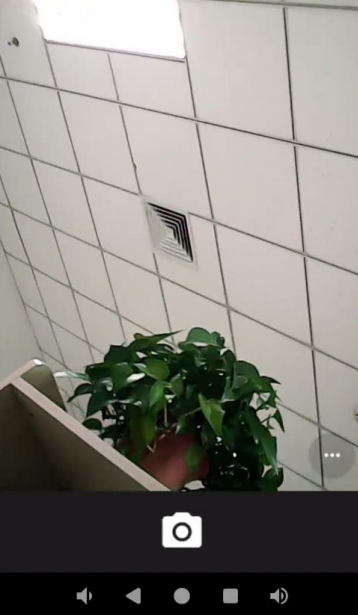

打开就可以看到摄像头的画面，点击拍照即可拍照，如下图所示：

2.24 HDMI 测试

开发板支持 HDMI 接口，首先准备一个 HDMI 接口的屏幕，

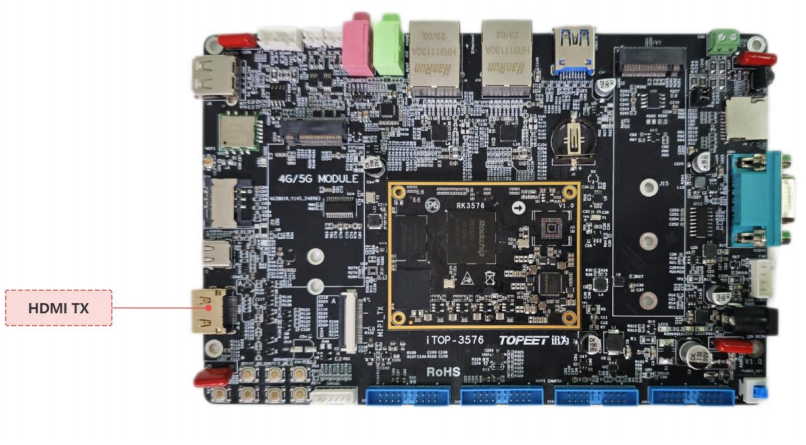

开发板上的 hdmi 接口如下图所示，使用购买开发板配套的 hdmi 线连接下图中的 HDMI TX接口可显示：

2.25 4G 拨号上网测试

iTOP-3576 开发板上预留了一个 4G /5G 接口，可以连接迅为提供的 EM05-CE 模块（全网通 4G 模块）。

首先准备一个 EM05-CE 模块连接到 iTOP-3576 开发板的 M2 接口上，然后准备一个 4G天线，接到 EM05-CE 模块的天线座上面，然后插入一张能联网的 SIM 卡，如下图所示：

打开 4G 开关，可以直接在下拉菜单中打开

或者在应用程序界面点击进入设置界面，

点击“网络和互联网”，点击“SIM 卡”进入“SIM 卡”设置界面，

打开 4G 以后，点击桌面浏览器应用或者下载百度浏览器进行 4G 上网测试。如下图所示

2.27 485 测试

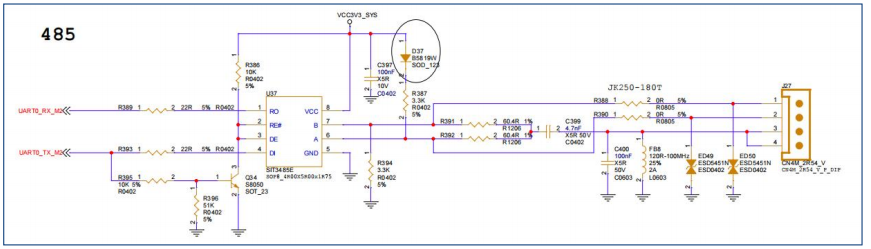

485 电路图如下图所示：

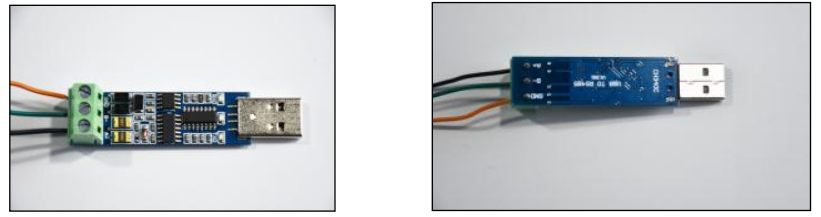

由原理图可知，485 使用的串口 0，可以通过/dev/ttyS0 来控制。接下来使用 USB 转 RS485模块进行测试（需要自行准备）。USB 转 RS485 模块如下图所示：

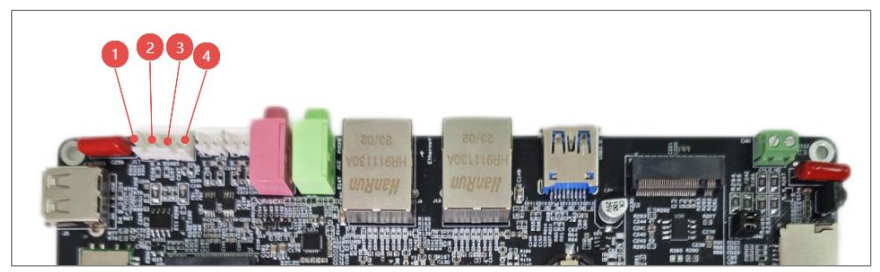

由原理图可知，开发板底板上 1 号引脚是 B，2 号引脚是 A ，4 号引脚连接地，然后将 1 2引脚连接到 USB 转 RS485 模块上，A 接 A，B 接 B，如下图所示：

USB 转 RS485 模块的 usb 端口连接到电脑上。

接下来使用 APP 进行 485 测试。测试 app 在网盘资料“02_【iTOP-RK3576 开发板】开发资料\06_系统外设功能测试\04_Android 系统测试配套资料\485 测试 app”目录下，使用 adb 工具安装 apk，安装成功之后，进行测试 485，首先在串口终端输入以下命令，给与 485 节点权限，然后打开串口 app，选择节点 ttyS5，点击“打开串口”，输入任意数据，点击 SEND，即可在电脑串口工具接收到，在电脑端串口工具输入数据发送，也可以在测试 app 上看到接收到的数据,开发板 app 显示如下：
