Altium Designer下PCB板的画图大法

Altium Designer下PCB板的画图大法

  • 1、封装元件
  • 2、导入PCB板
  • 3、布局
  • 4、布线
  • 5、覆铜
  • 6、电气规则检查
  • 7、生成BOM表和网络表
  • 8、输出Gerber光绘文件
    • Gerber文件
      • 钻孔文件
  • 修改错误提示
  • 总结

1、封装元件

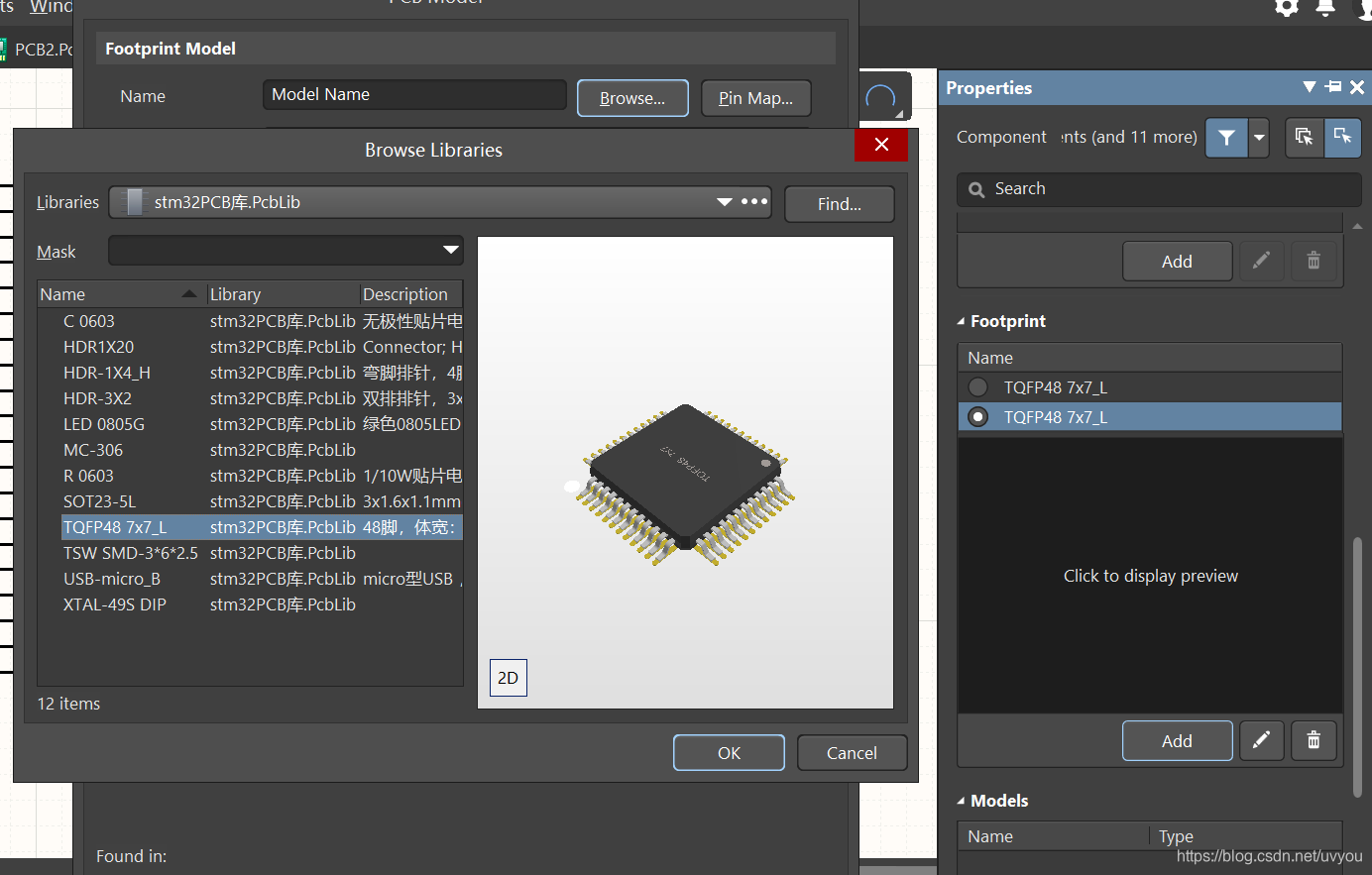

在导入PCB板之前要封装元件,点击元件弹出右侧界面,选中其中的Footprint,点击Add,浏览选择要封装的元件
在这里插入图片描述
封装完成后就是导入PCB板。

2、导入PCB板

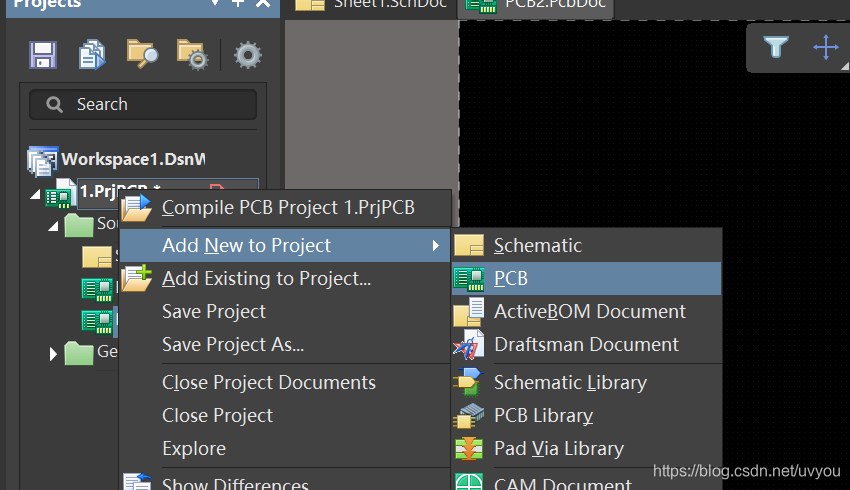

先创建PCB板,可以看到创好后里面是黑的,因为还没添加元件
在这里插入图片描述

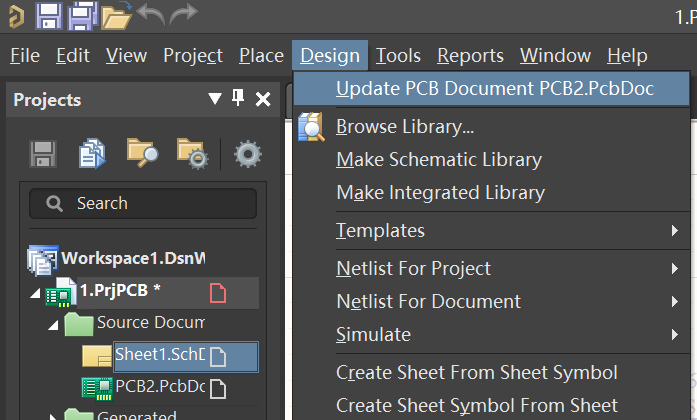

点击Design选择第一个选项,将元件导入至PCB板中
在这里插入图片描述

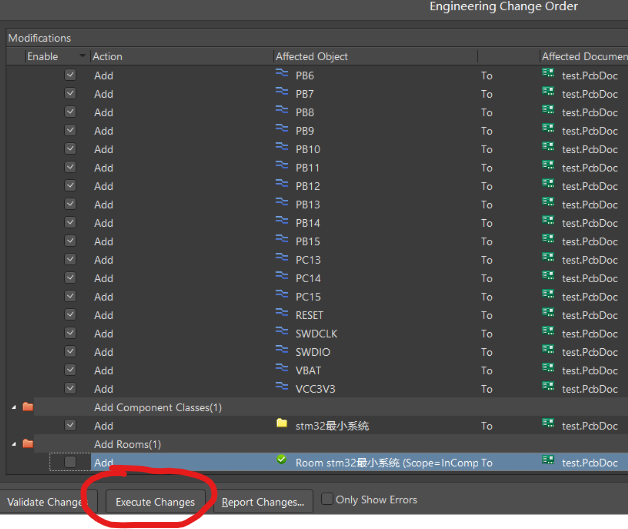

检查封装是否完成,点击execute执行
在这里插入图片描述
完成后呈现下面界面
在这里插入图片描述
接下来就是布局

3、布局

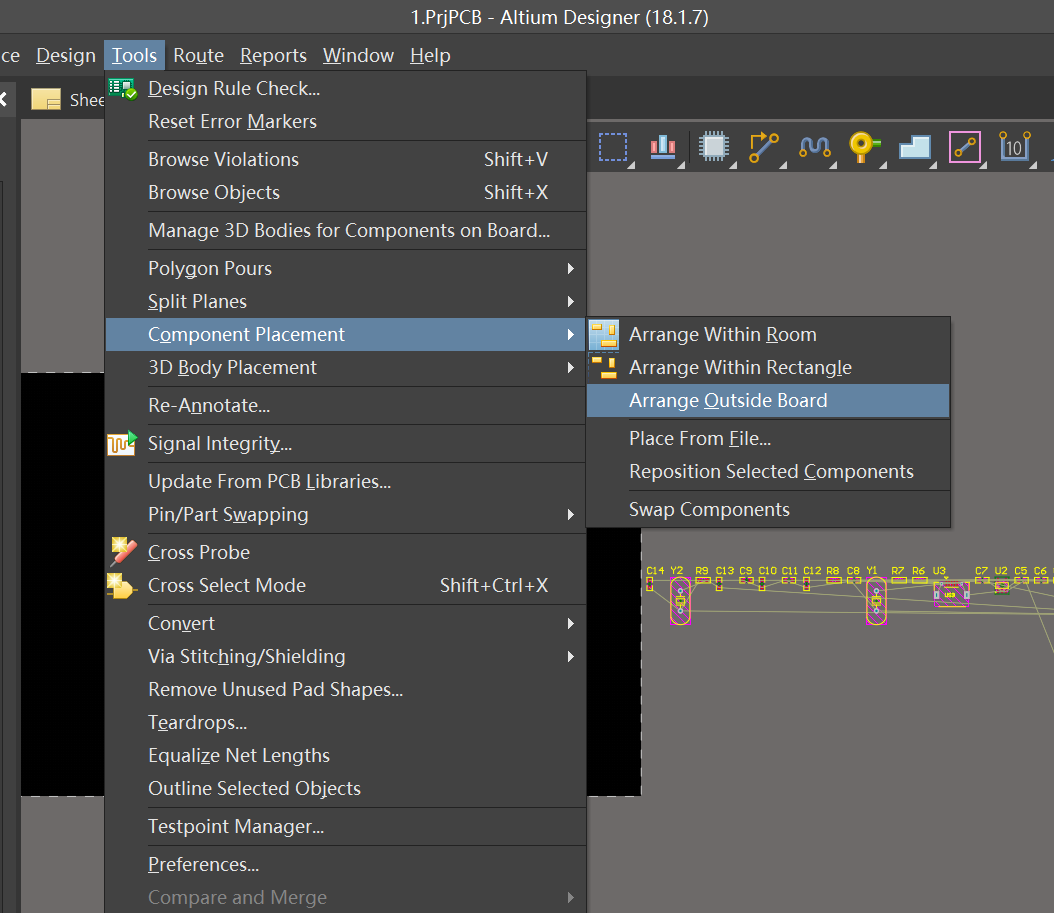

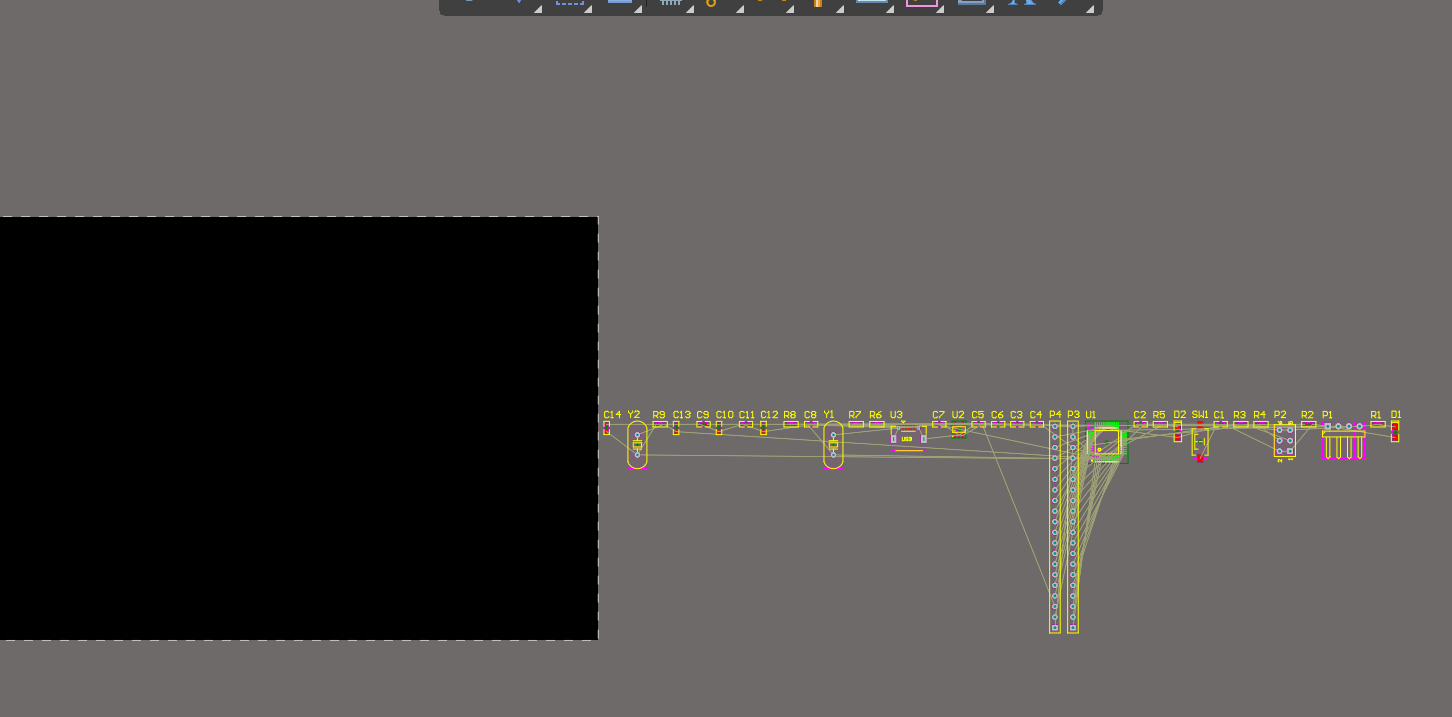

选中所有元件,点击下列选项,将元件分布在板子周围
在这里插入图片描述

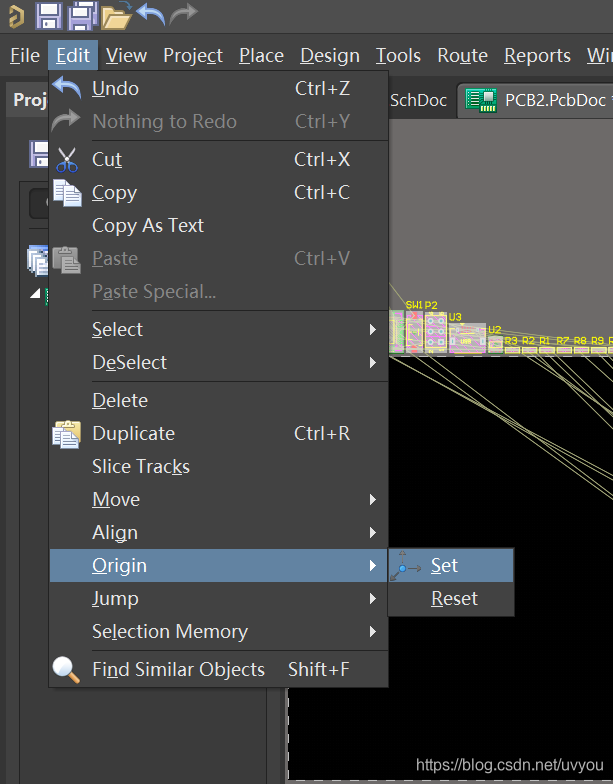

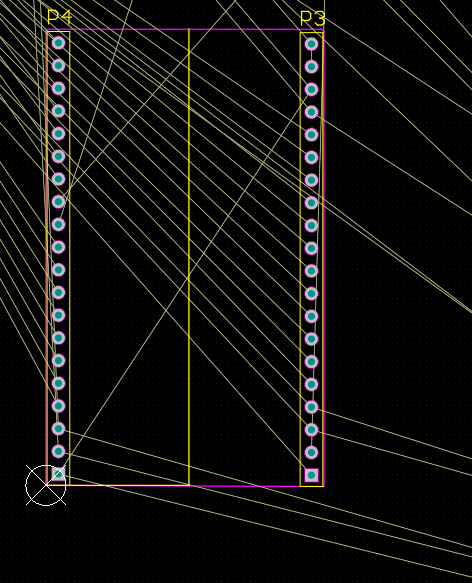

然后规划板子的大小,先挪动原点的位置
在这里插入图片描述

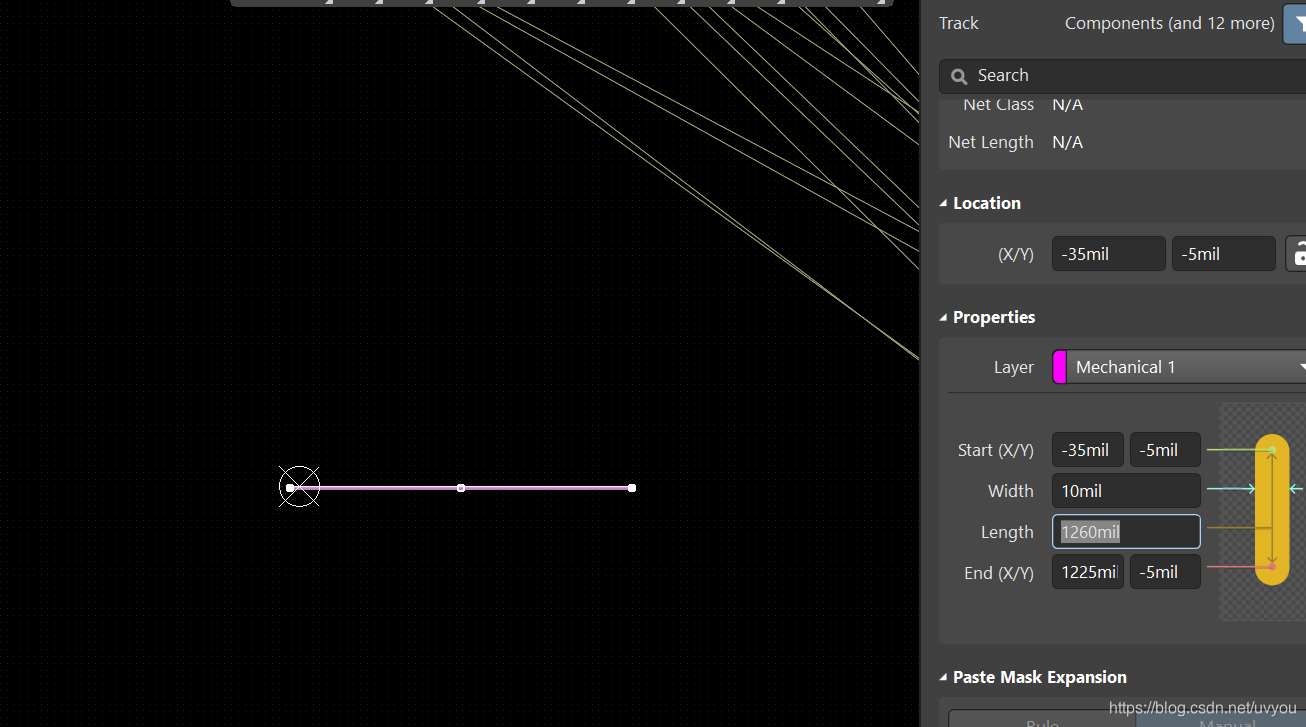

之后换层并设置板子的宽度
在这里插入图片描述
规划好后模样
在这里插入图片描述

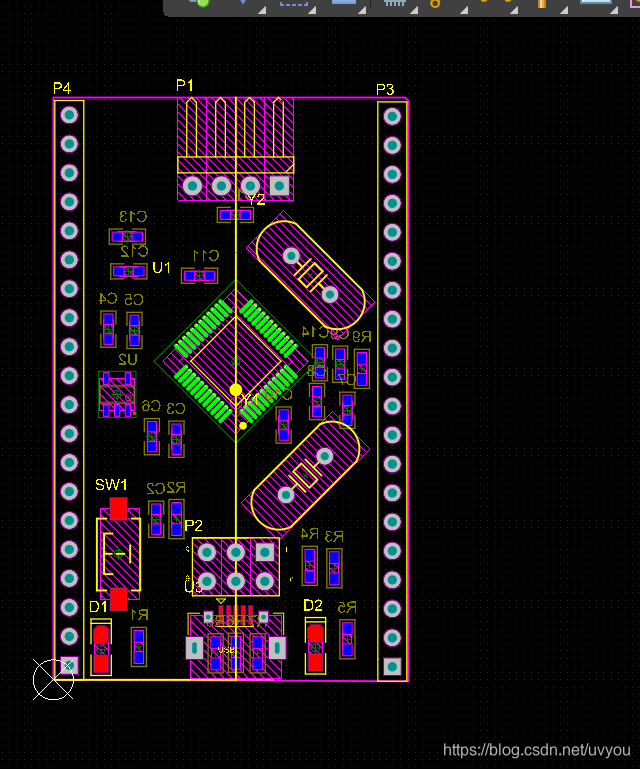

画完后大概模样,位置可自行调整
在这里插入图片描述

4、布线

布局完成后需要布线,布线有手动布线和自动布线两种,个人建议自动布线,手动布线有点复杂耗费时间多,有兴趣同学可以尝试。

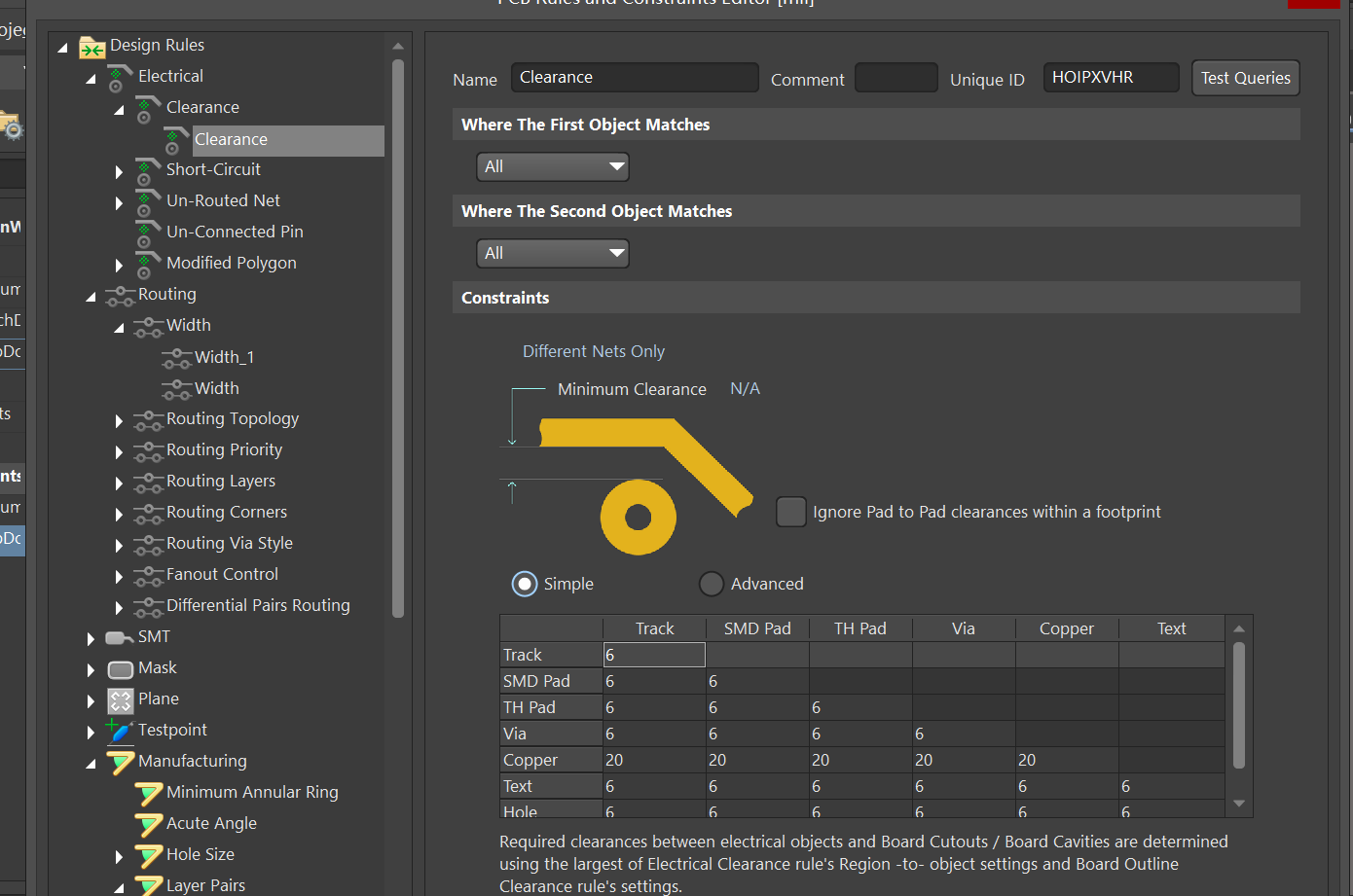

首先设置好规则,点击Design,再点击rule,将间距设置为6
在这里插入图片描述

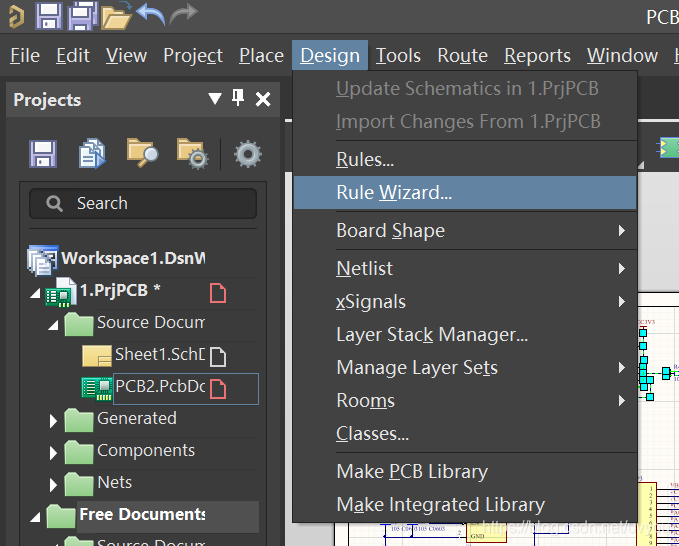

再进入规则的向导
在这里插入图片描述

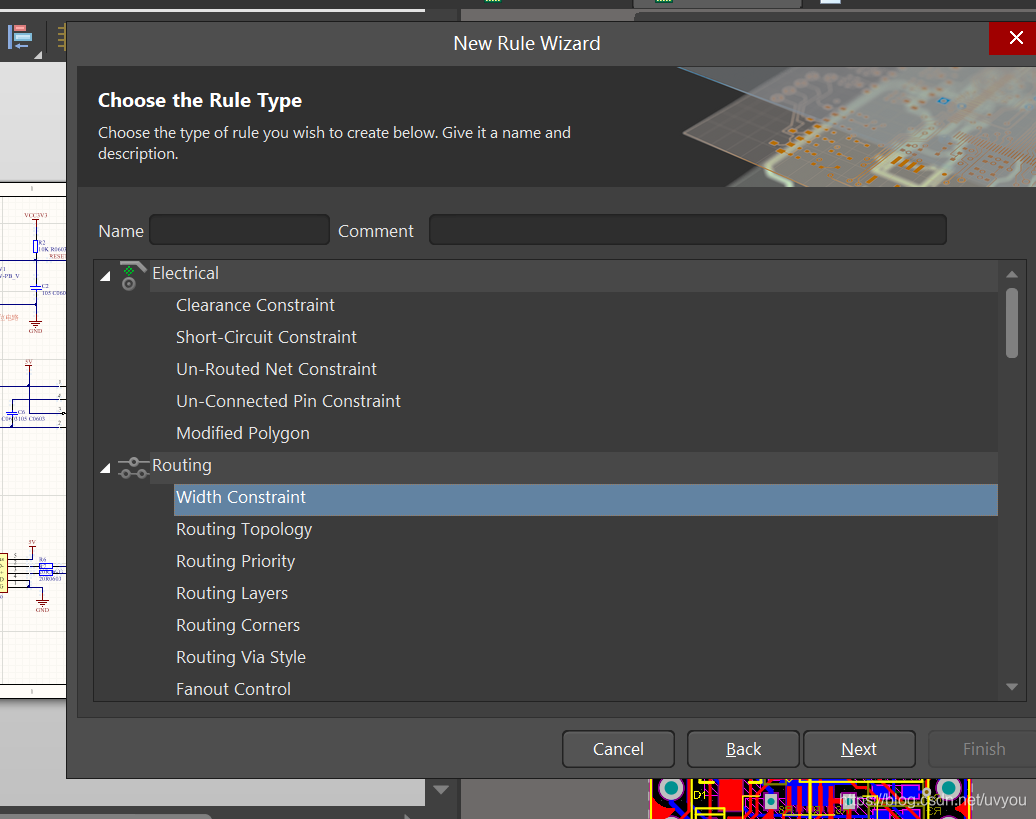

点击next后选择线宽再点击next
在这里插入图片描述

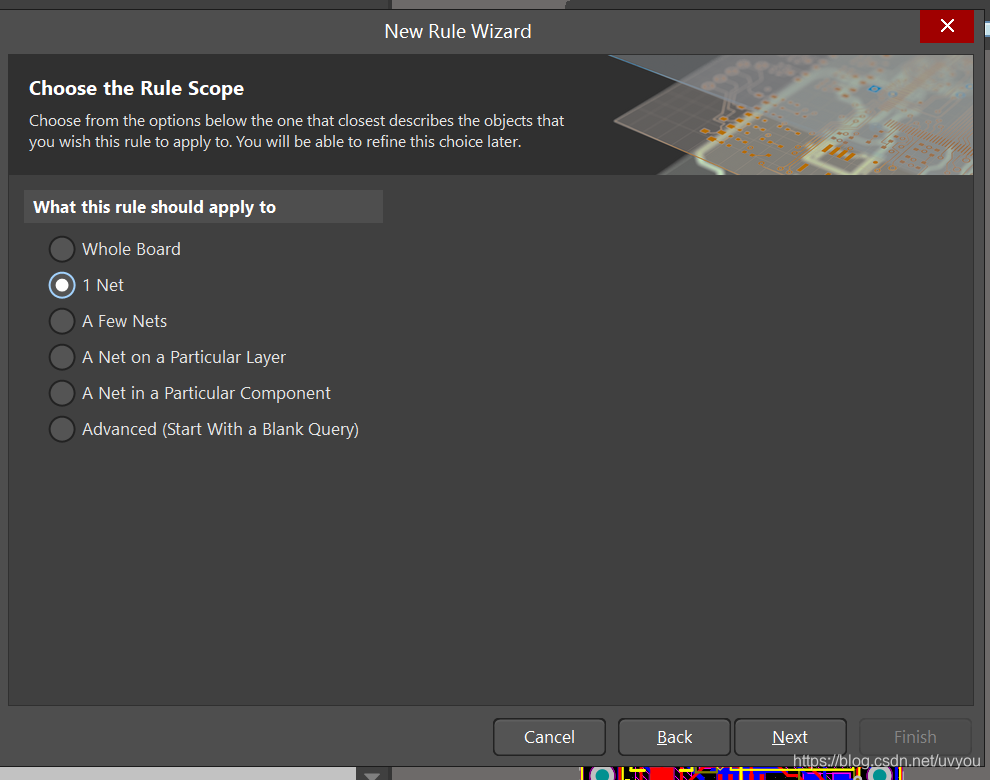

选择一个网络
在这里插入图片描述

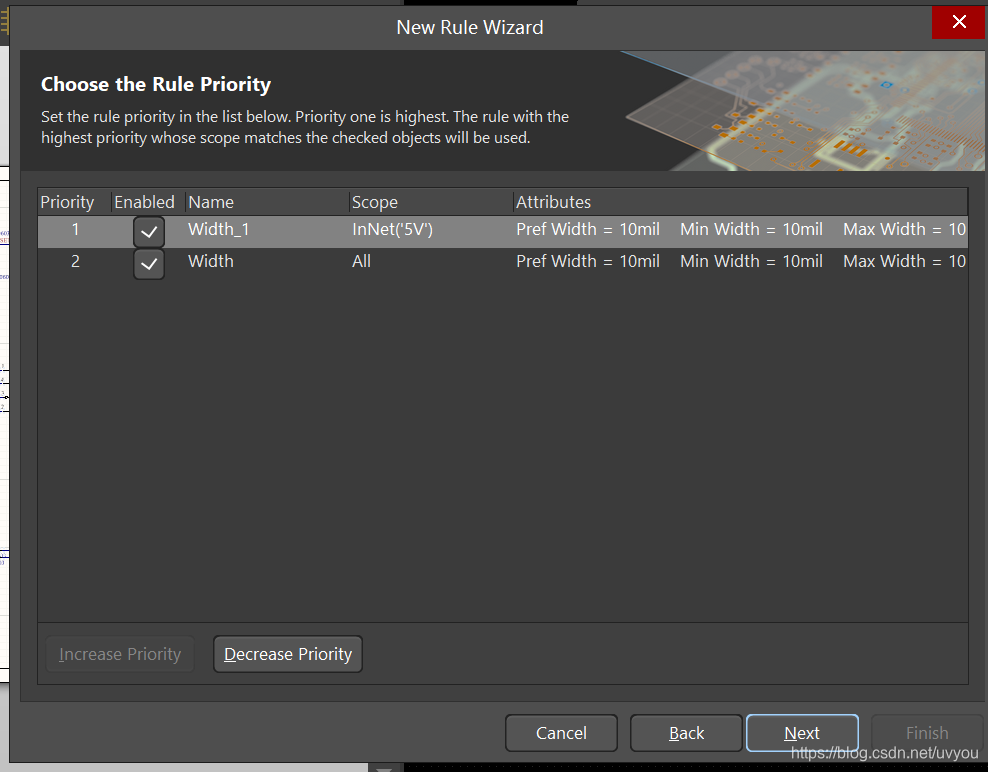

选择5V之后排列优先级后点击next
在这里插入图片描述

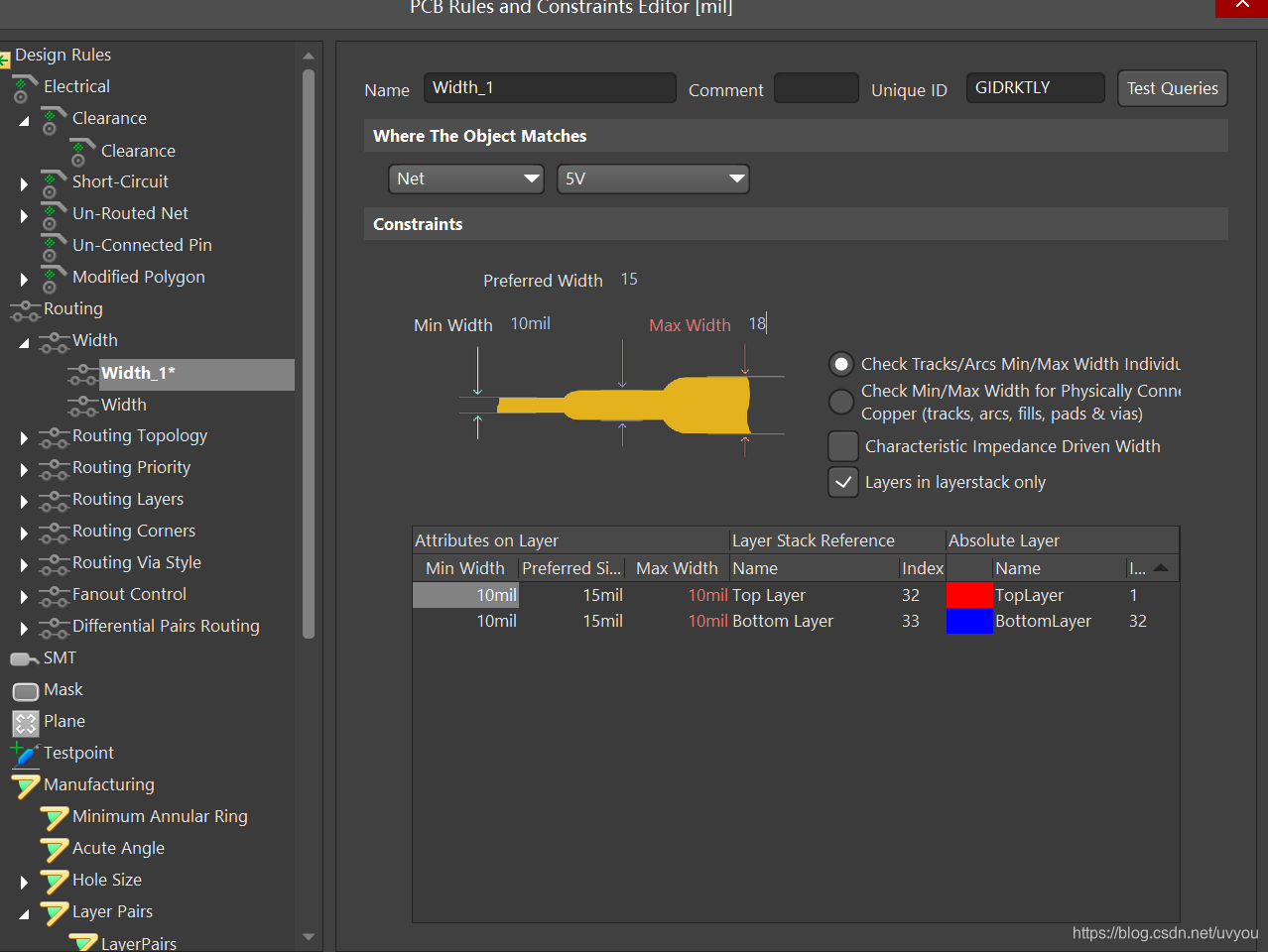

最后点击finish后弹出界面,将长度设为15,最大的长度设置为比15大就行
在这里插入图片描述

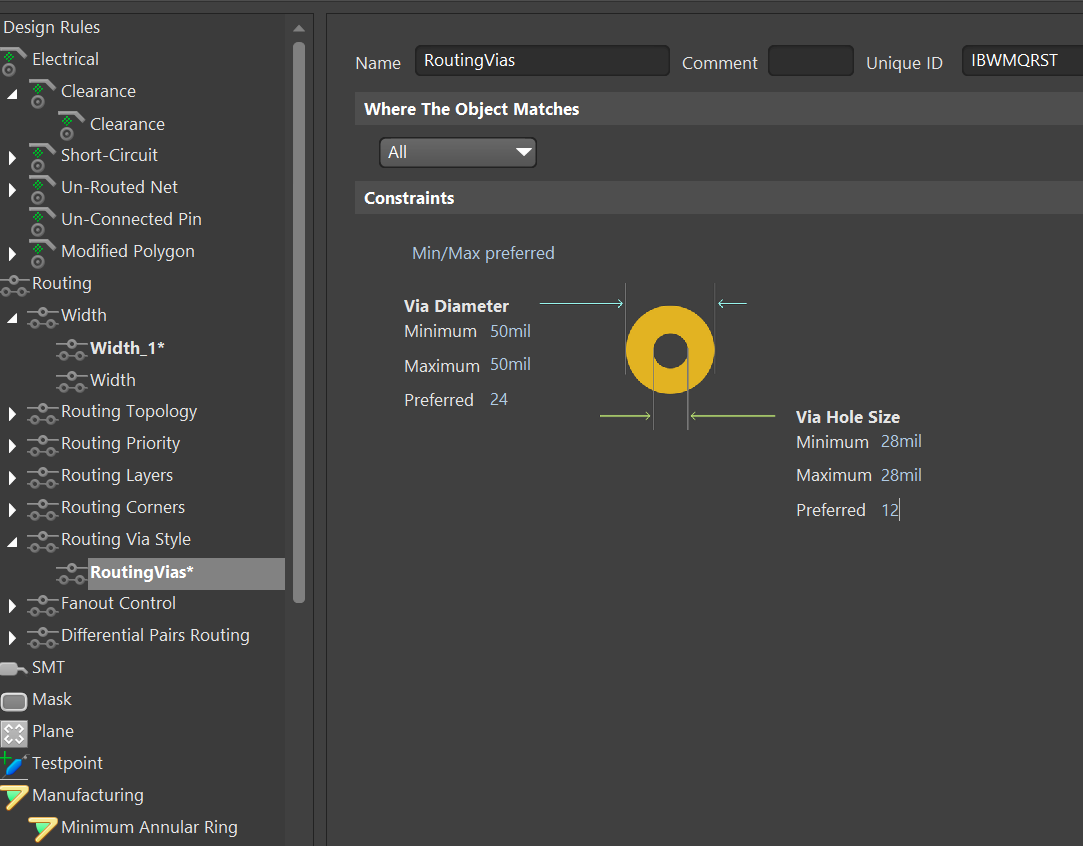

然后将孔的大小设置为24、12
在这里插入图片描述
点击apply后点击ok完成设置

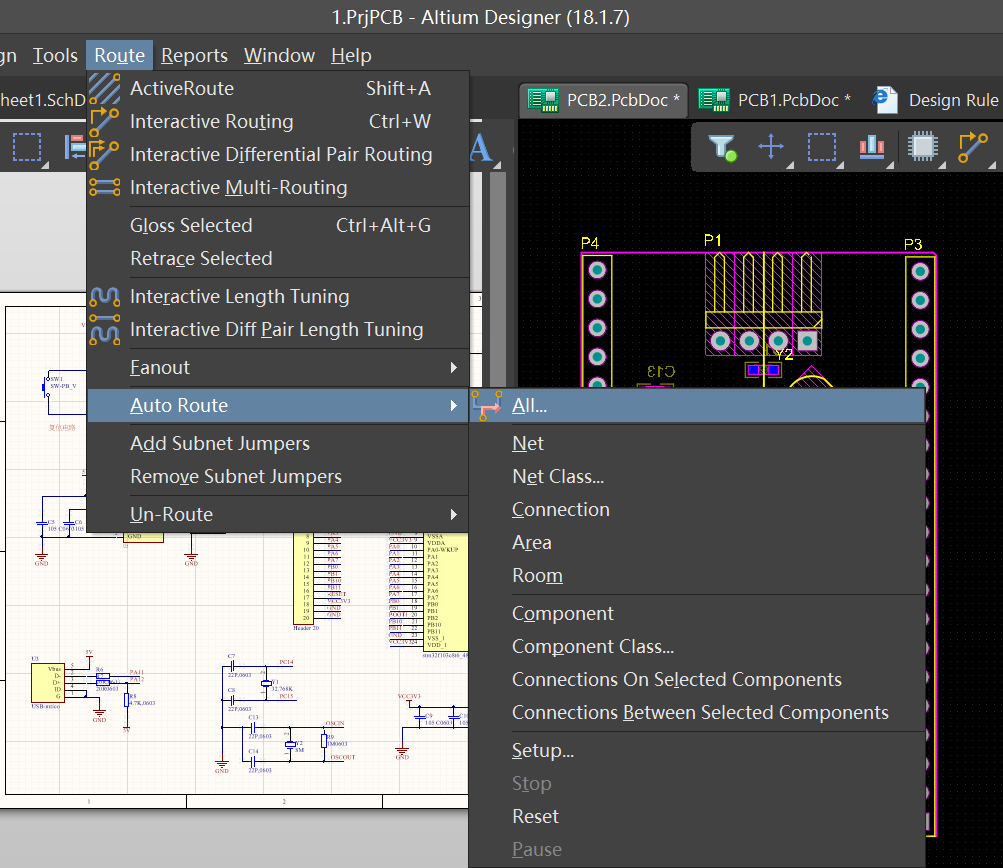

之后开始自动布线,点击下列选项
在这里插入图片描述

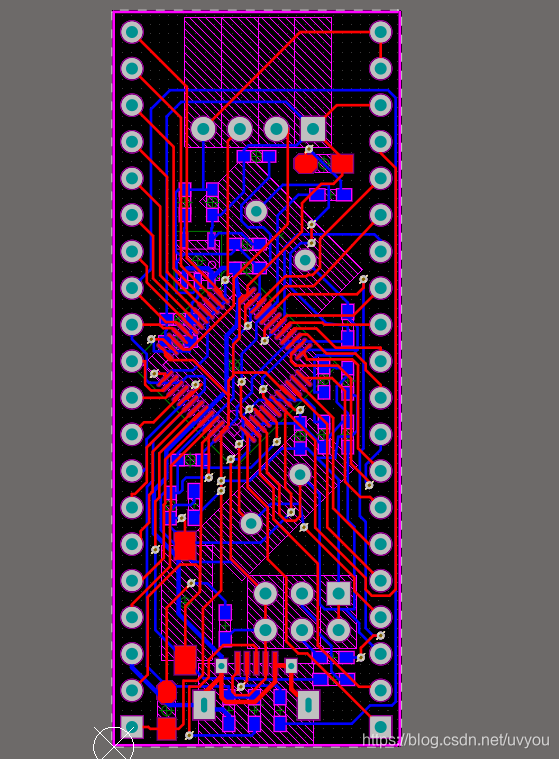

完成布线后模样
在这里插入图片描述
想要查看3D模型按数字键3,回到2D按数字键2

5、覆铜

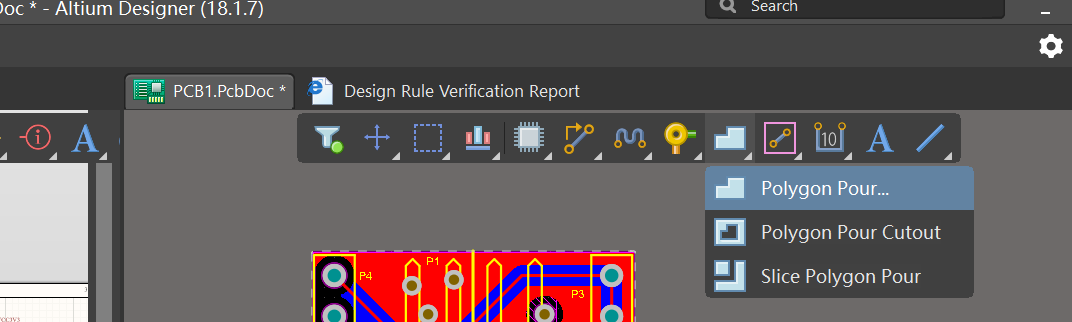

点击下面选项开始覆铜
在这里插入图片描述
将覆铜的工具选择整个板子

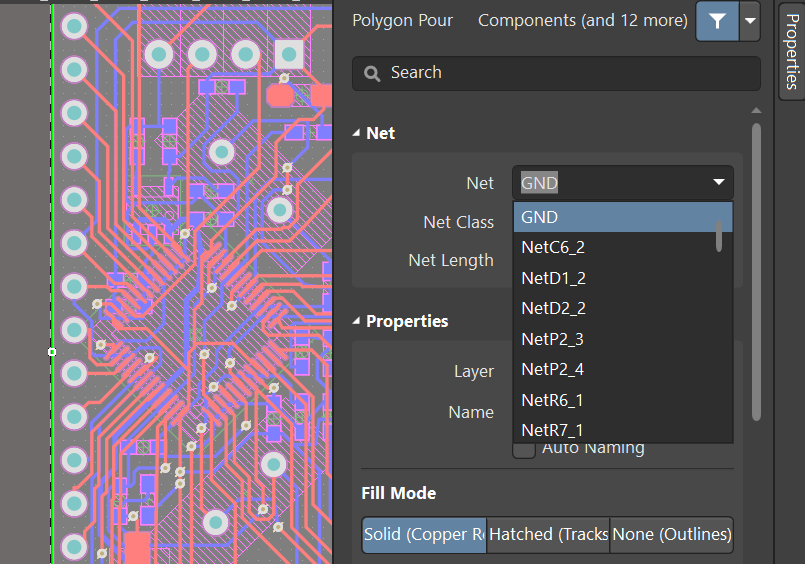

再单击,在右侧的界面中设置,将网络设置为地
在这里插入图片描述

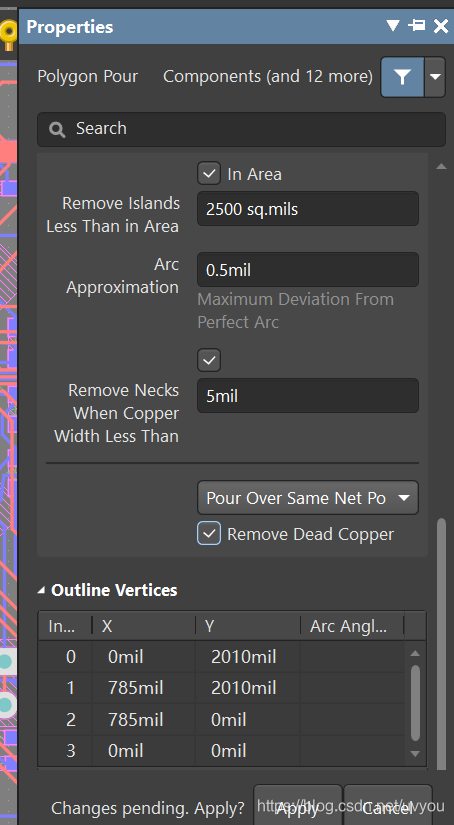

点击下方的去处死铜
在这里插入图片描述

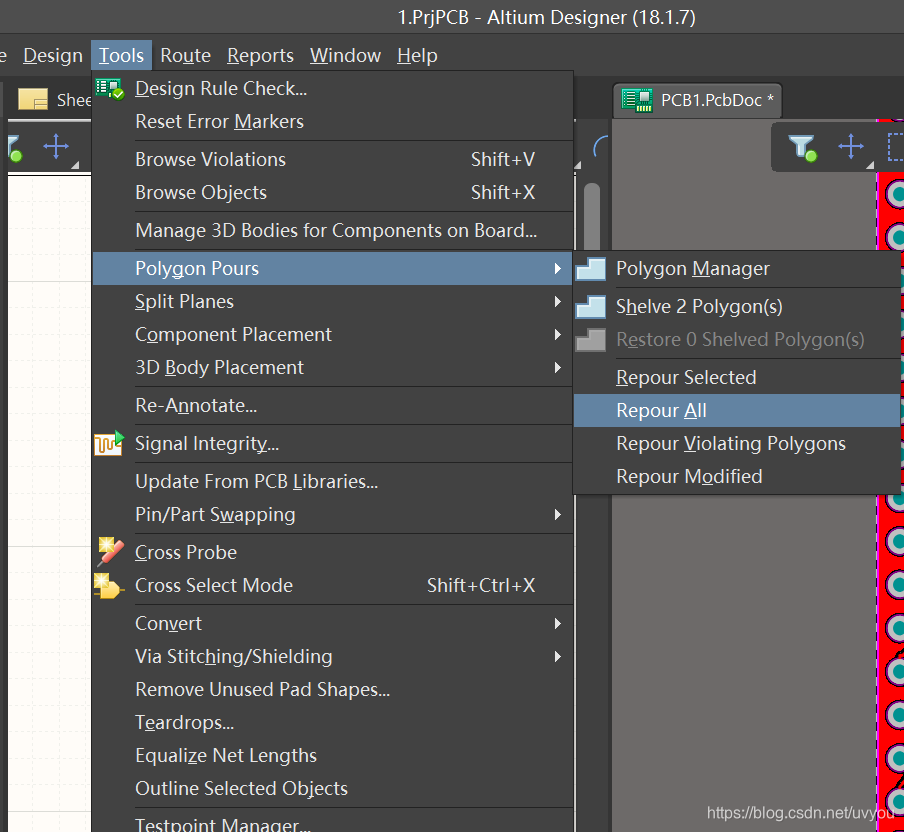

在点击选项进行重新覆铜
在这里插入图片描述

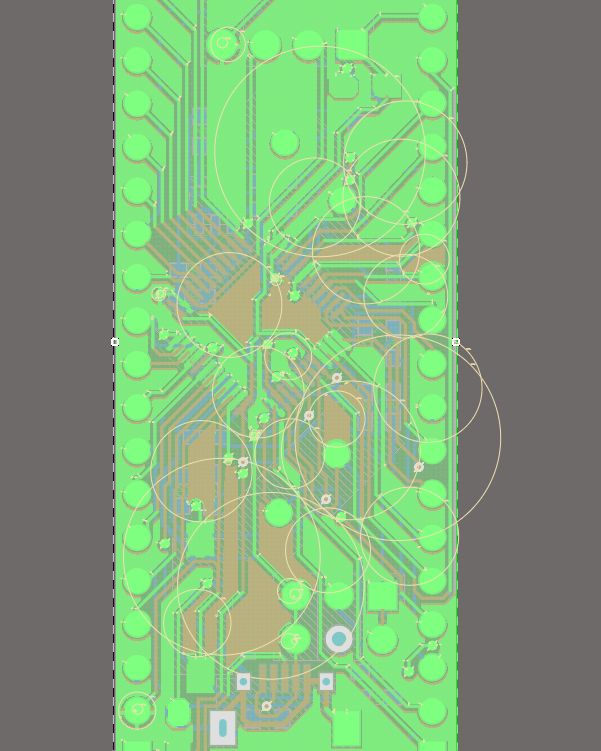

重新覆铜后效果
在这里插入图片描述

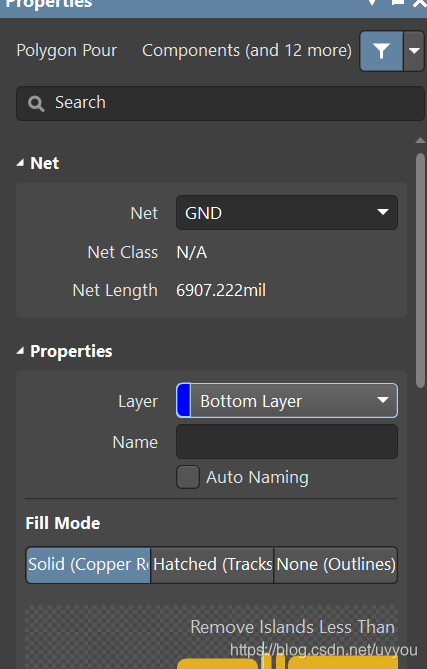

这是完成了顶层的覆铜,还有底层的覆铜需要完成,点击顶层覆铜好的板子按crtl+c复制,再crtl+v粘贴在板子上,再点击板子出现右侧界面,再次设置相关选项
在这里插入图片描述
完成后打一些过孔在板子上,加固板子,注意不要打在线上,可以在顶层和底层间切换查看是否打在线上

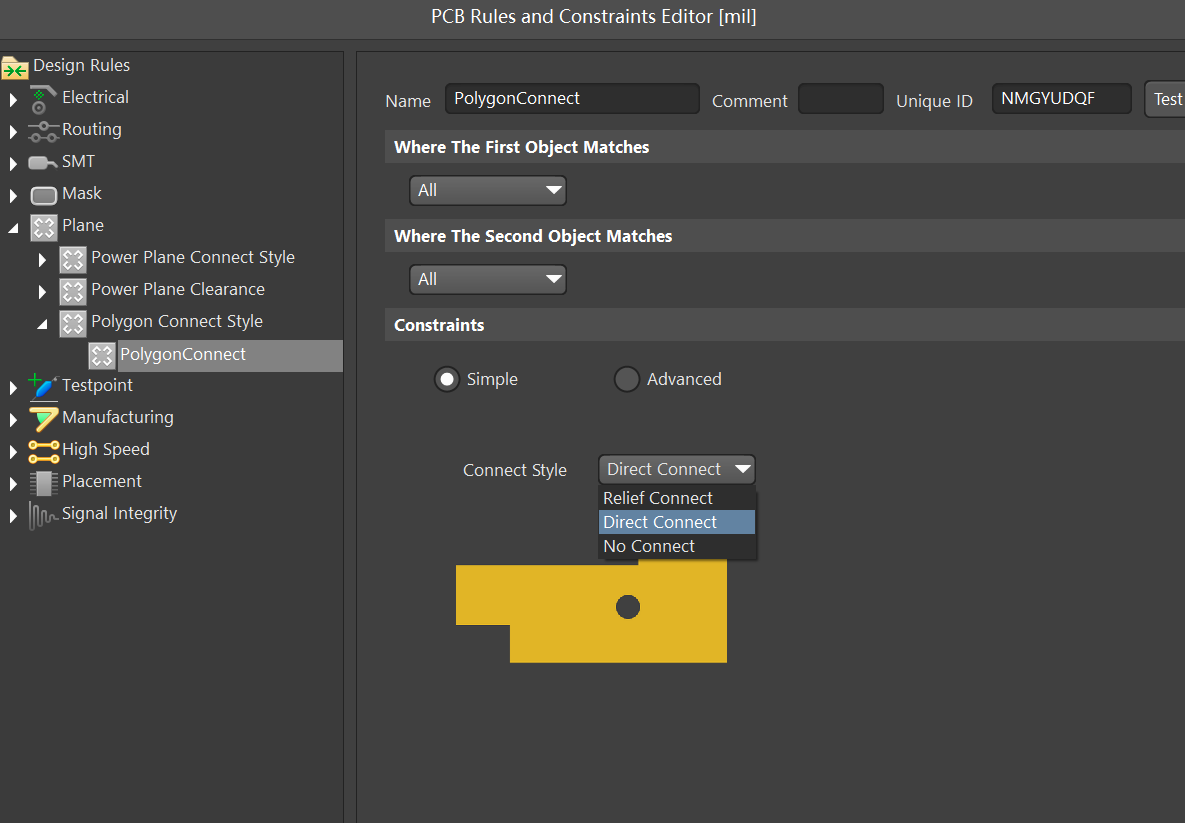

设置一下过孔的连接方式
在这里插入图片描述
将之前隐藏的都显示出来,效果如下

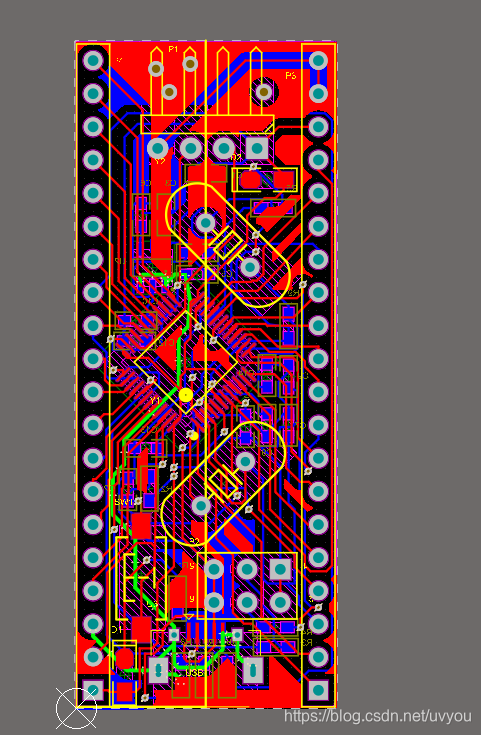

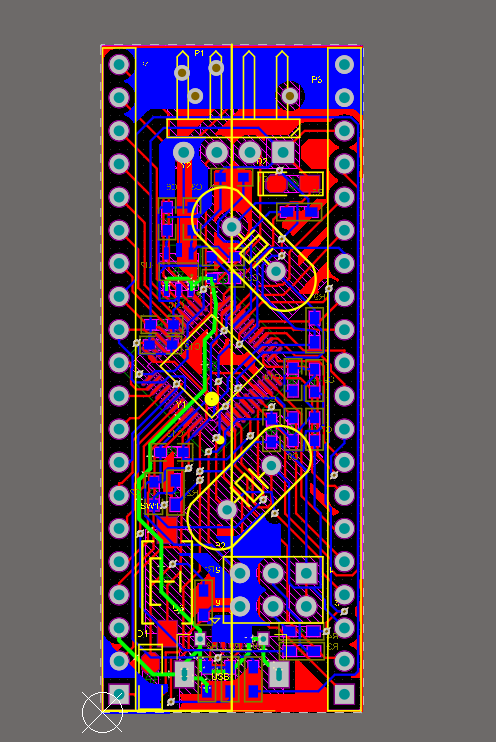

正面:
在这里插入图片描述

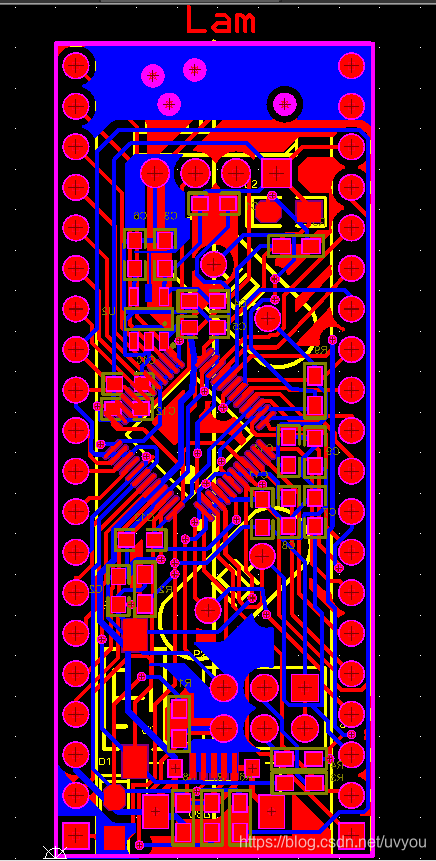

反面:
在这里插入图片描述

6、电气规则检查

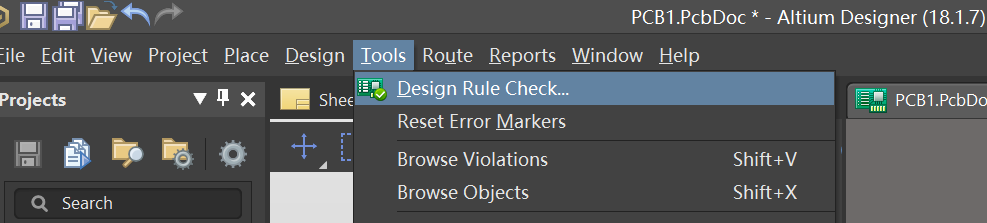

点击下列选项
在这里插入图片描述

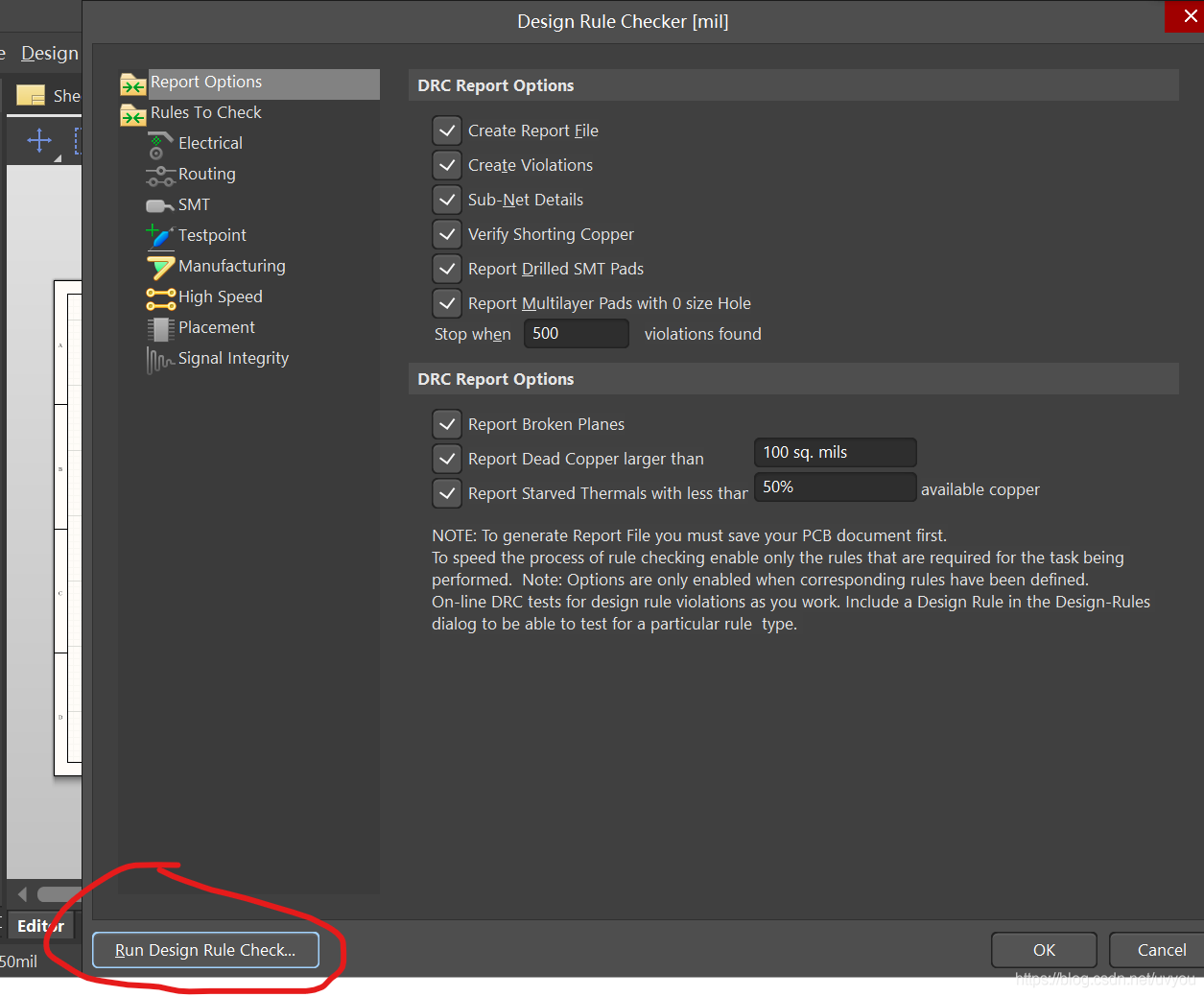

点击run
在这里插入图片描述

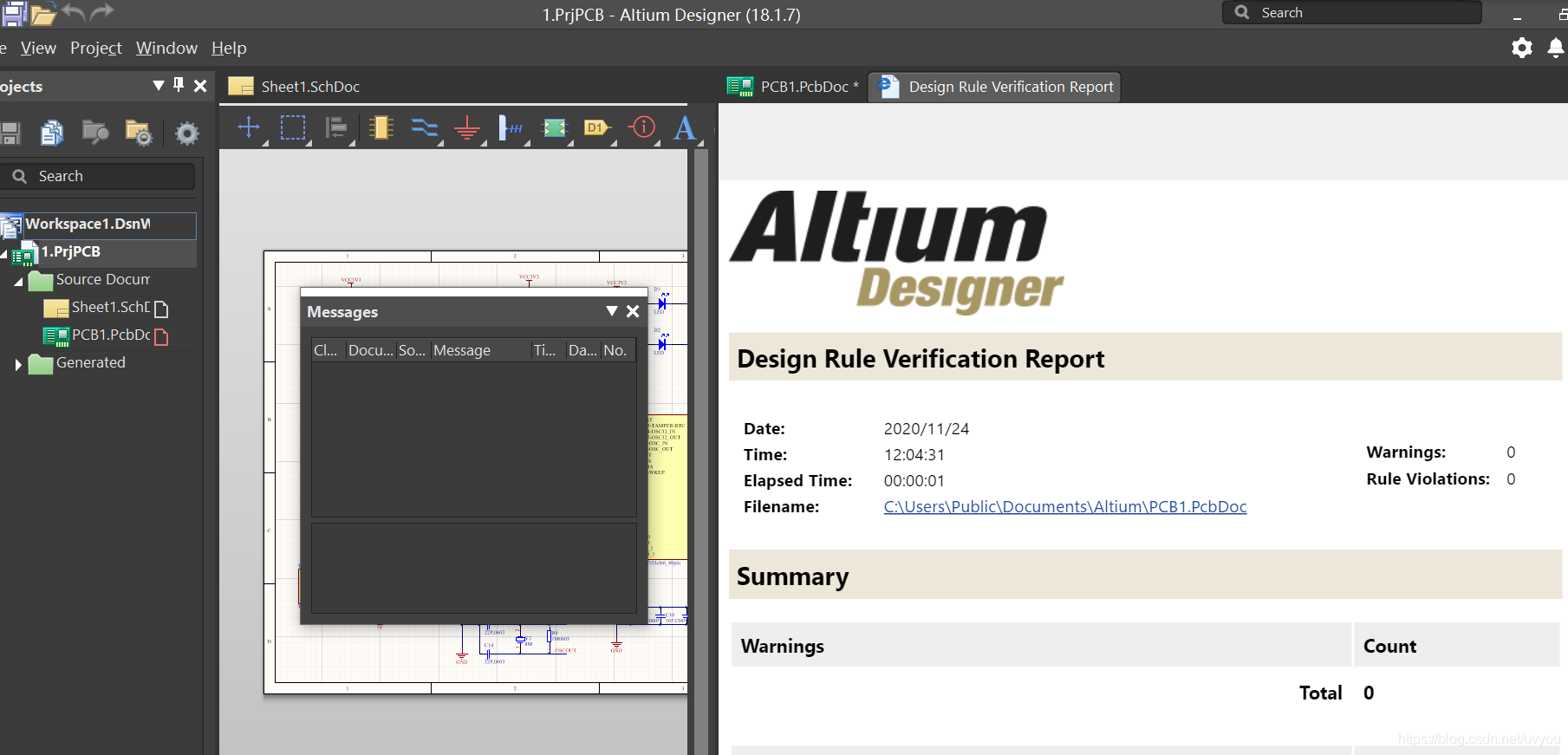

如果没错就是以下界面
在这里插入图片描述
这样板子就大功告成了

7、生成BOM表和网络表

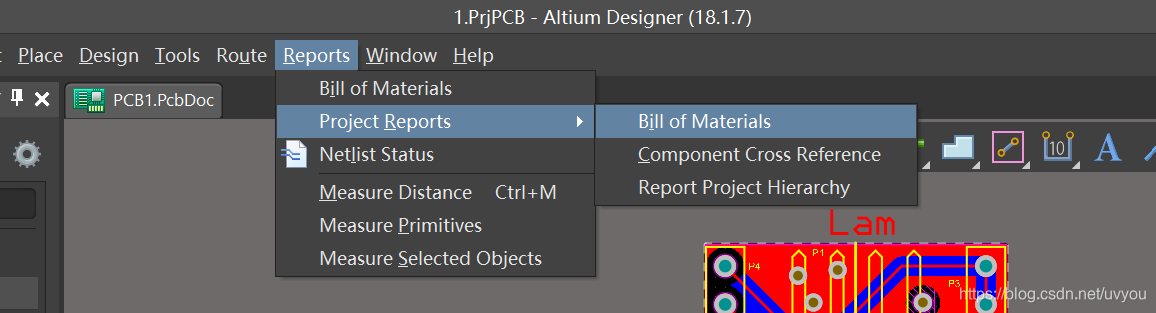

点击下面选项
在这里插入图片描述

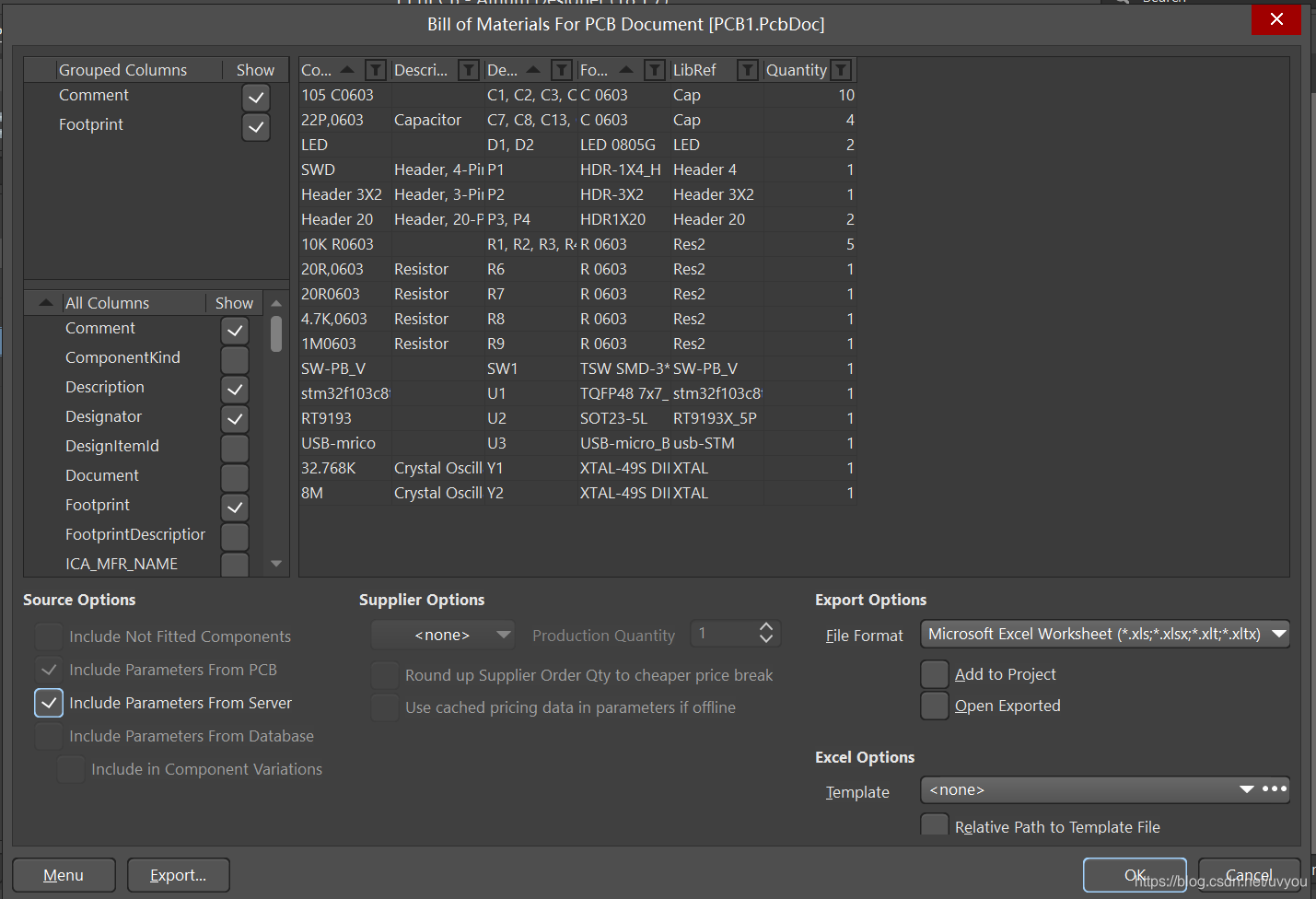

再选择参数点击export
在这里插入图片描述

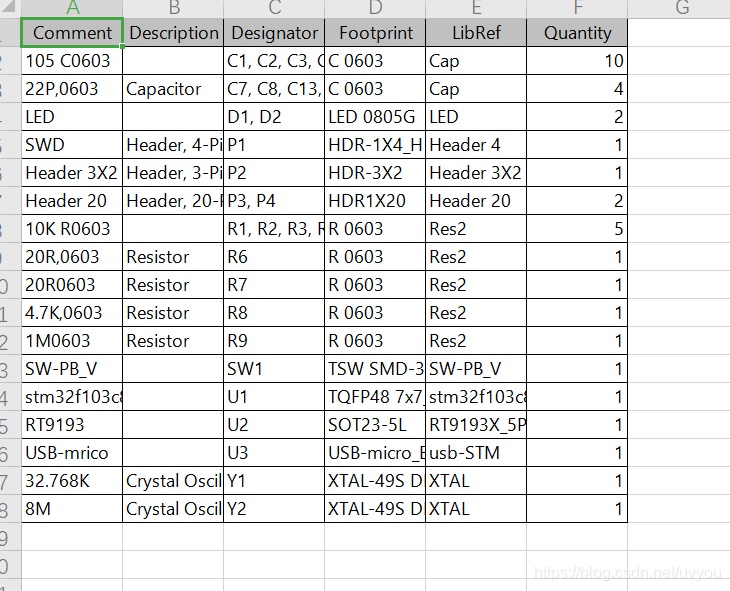

打开生成的文件可以看到元件清单
在这里插入图片描述

8、输出Gerber光绘文件

输出光绘文件分为两步:Gebrber文件和钻孔文件

Gerber文件

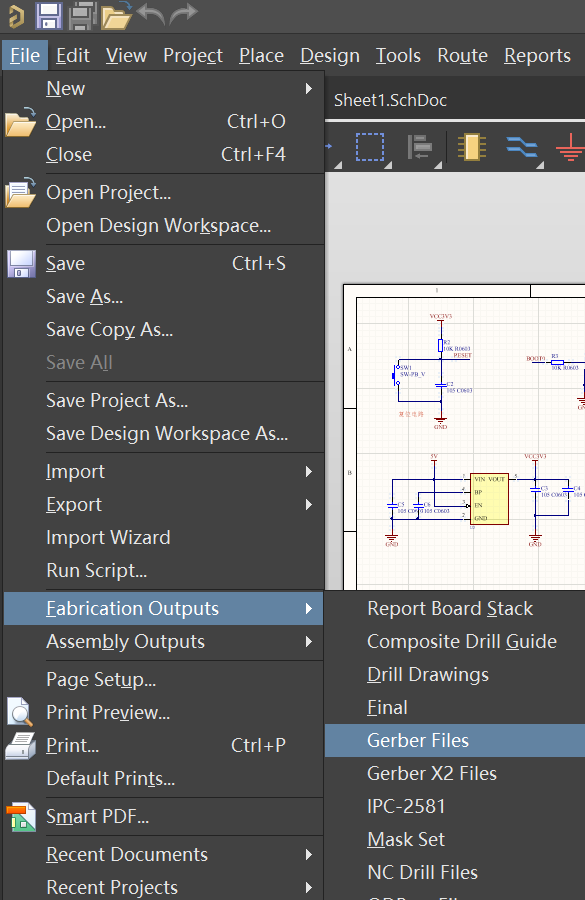

点击左上角选择下列选项
在这里插入图片描述

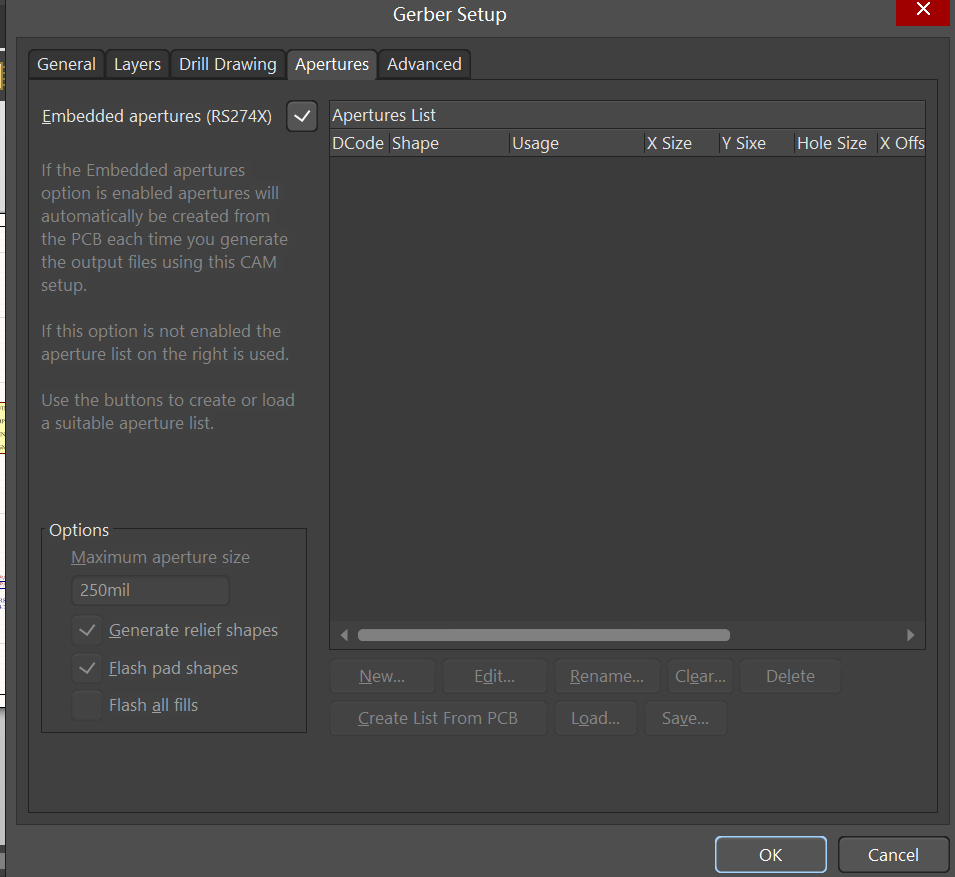

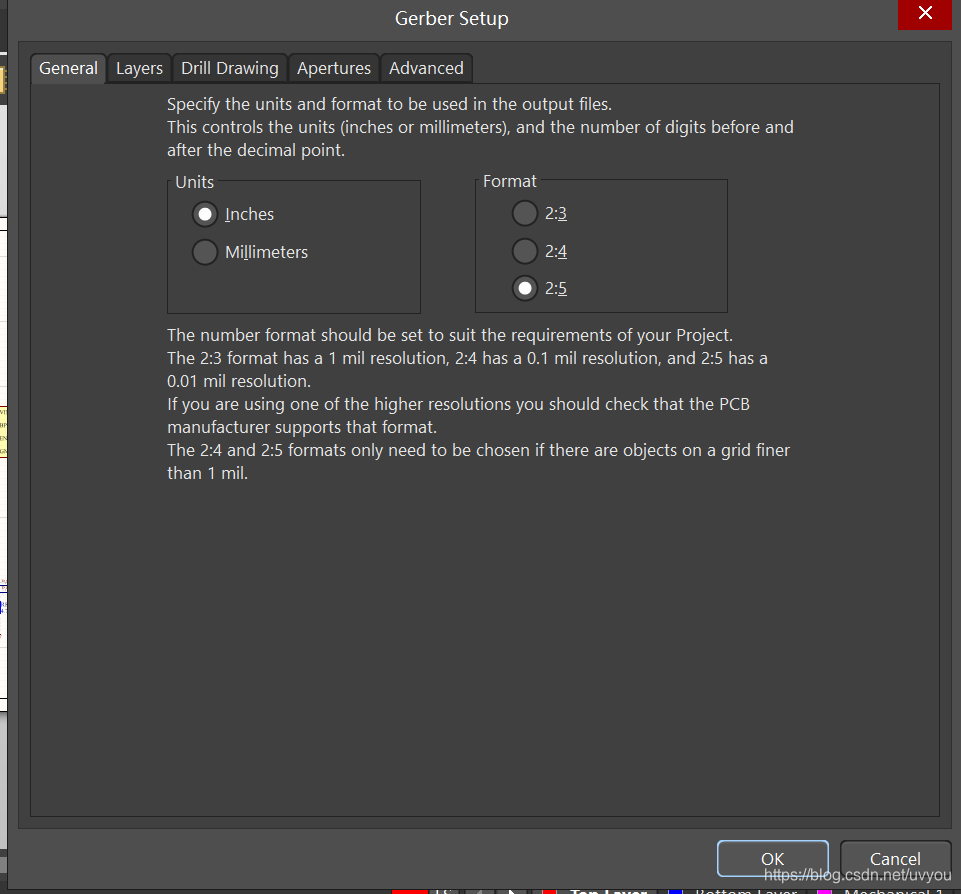

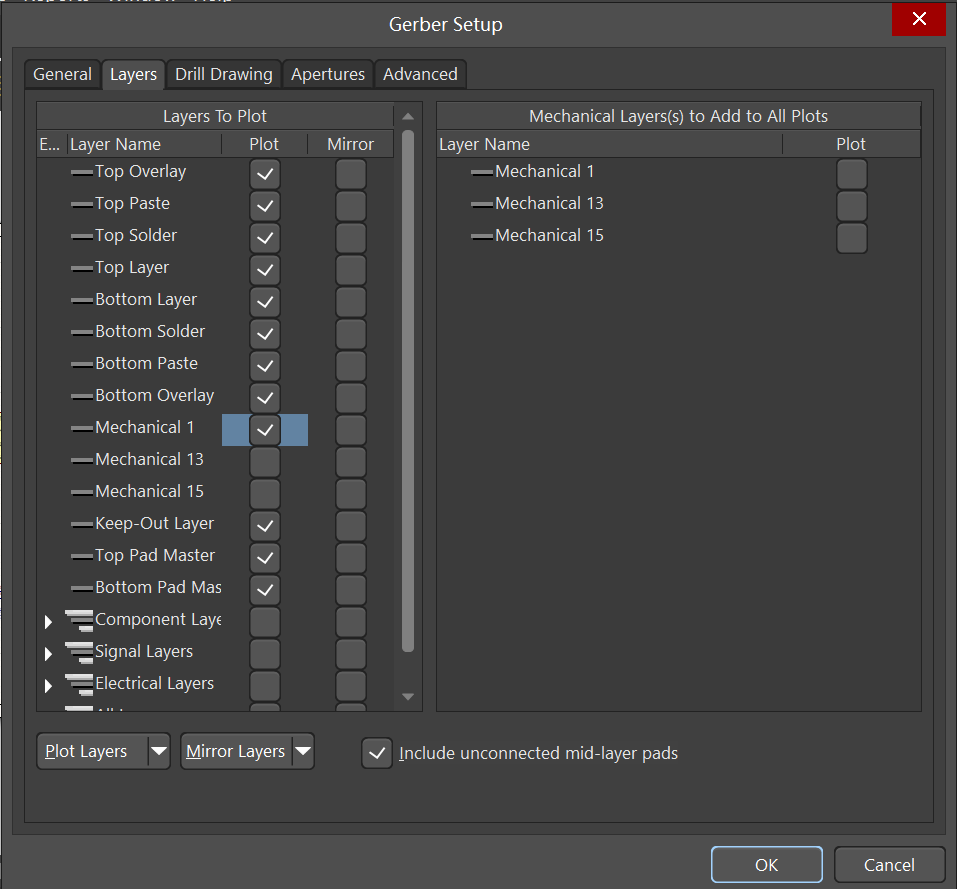

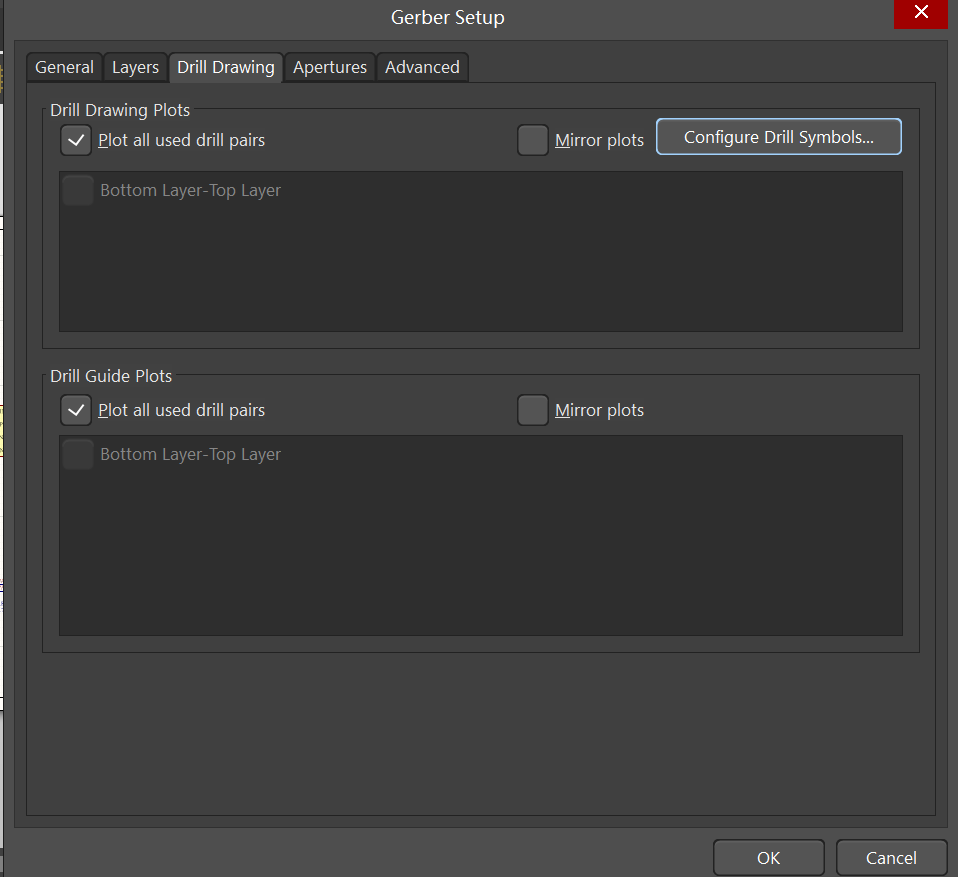

设置以下界面参数
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
完成后为下面模样
在这里插入图片描述

钻孔文件

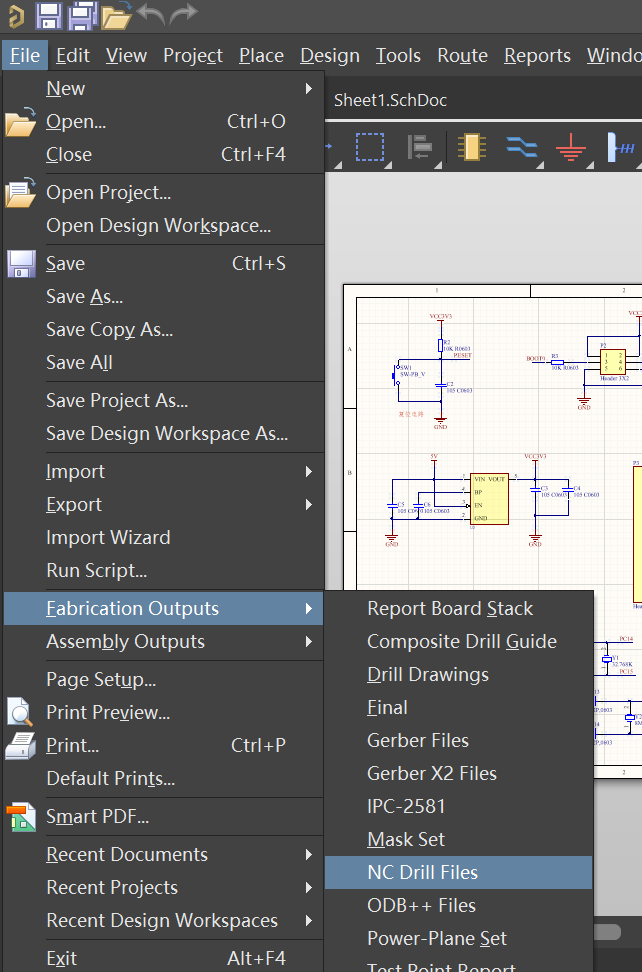

点击下面选项
在这里插入图片描述

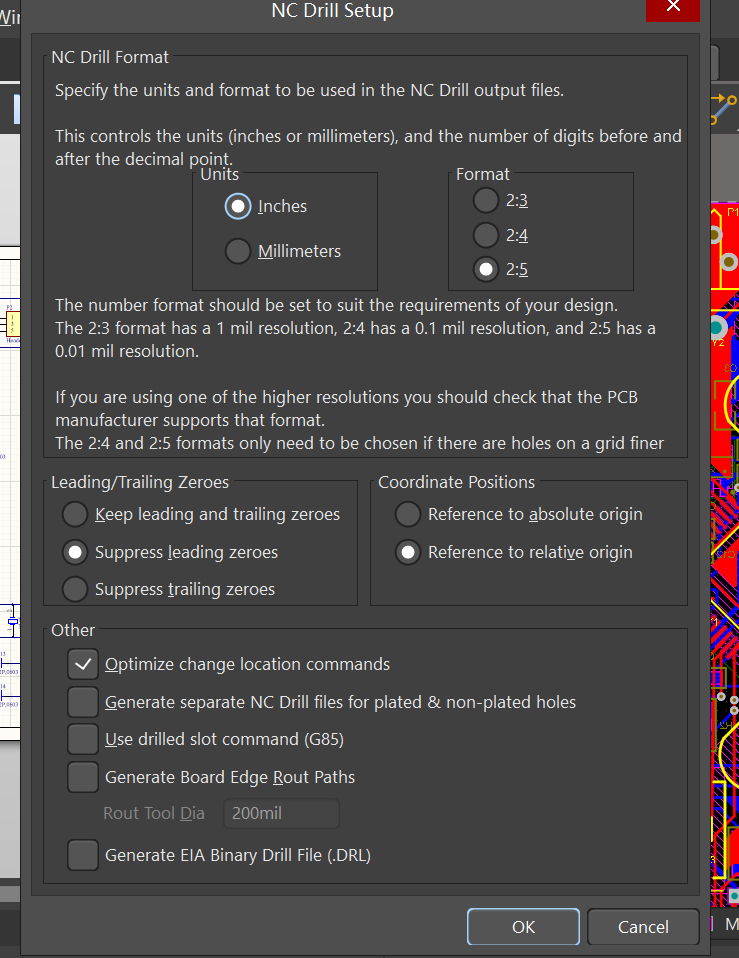

设置参数
在这里插入图片描述

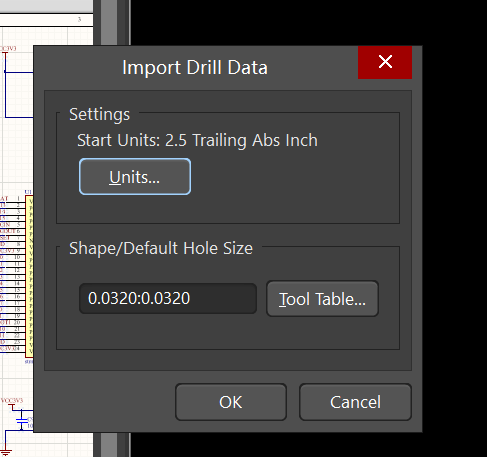

完成后出现下面界面点击ok
在这里插入图片描述

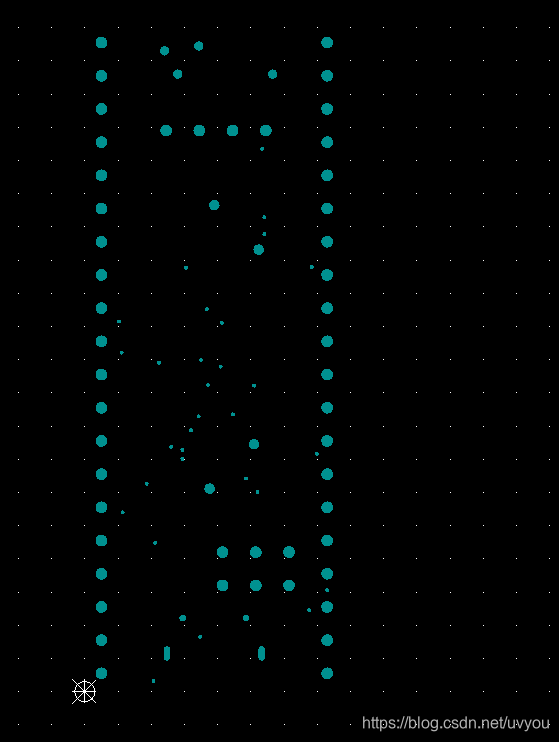

钻孔图
在这里插入图片描述
这样光绘文件的输出就完成了

修改错误提示

面对错误不要慌,我的经历来帮助你。

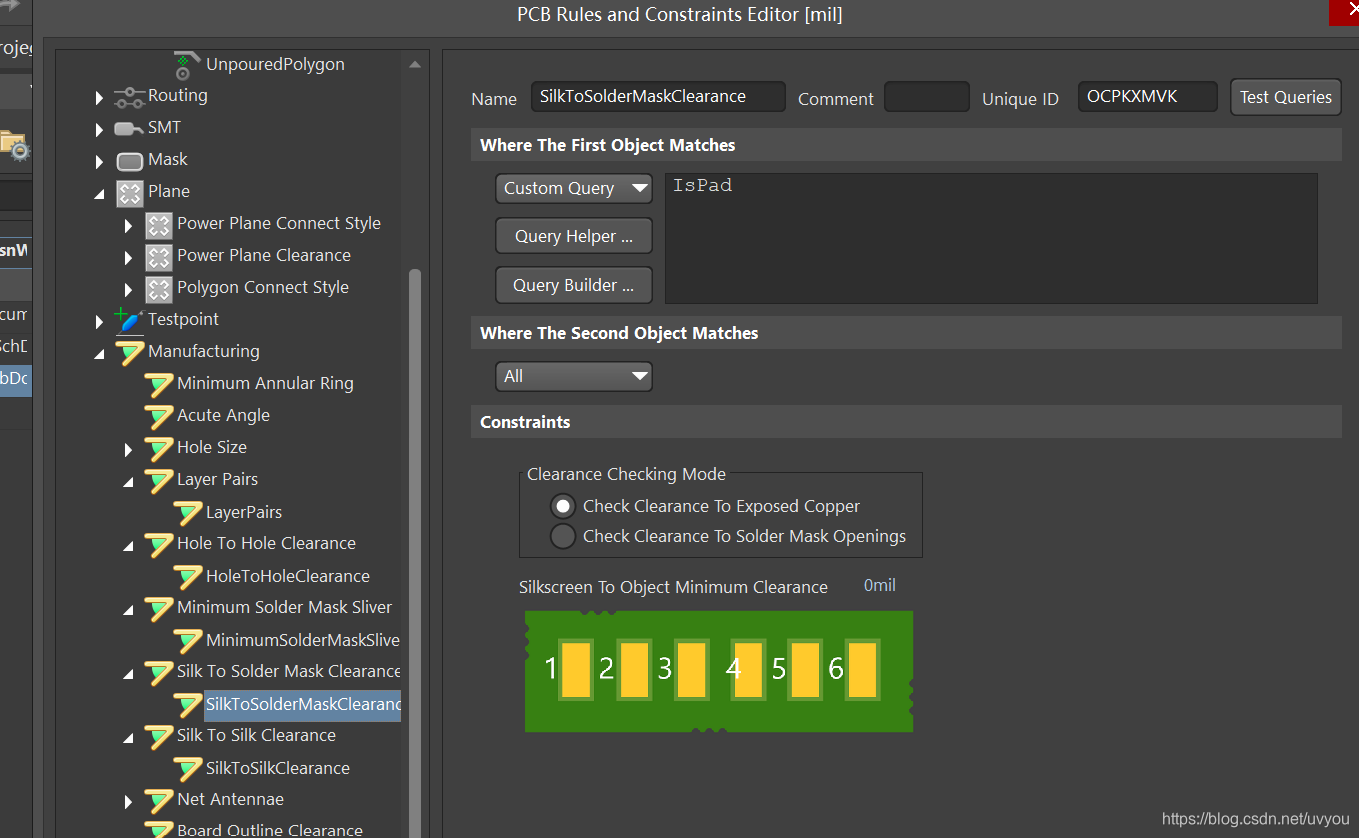

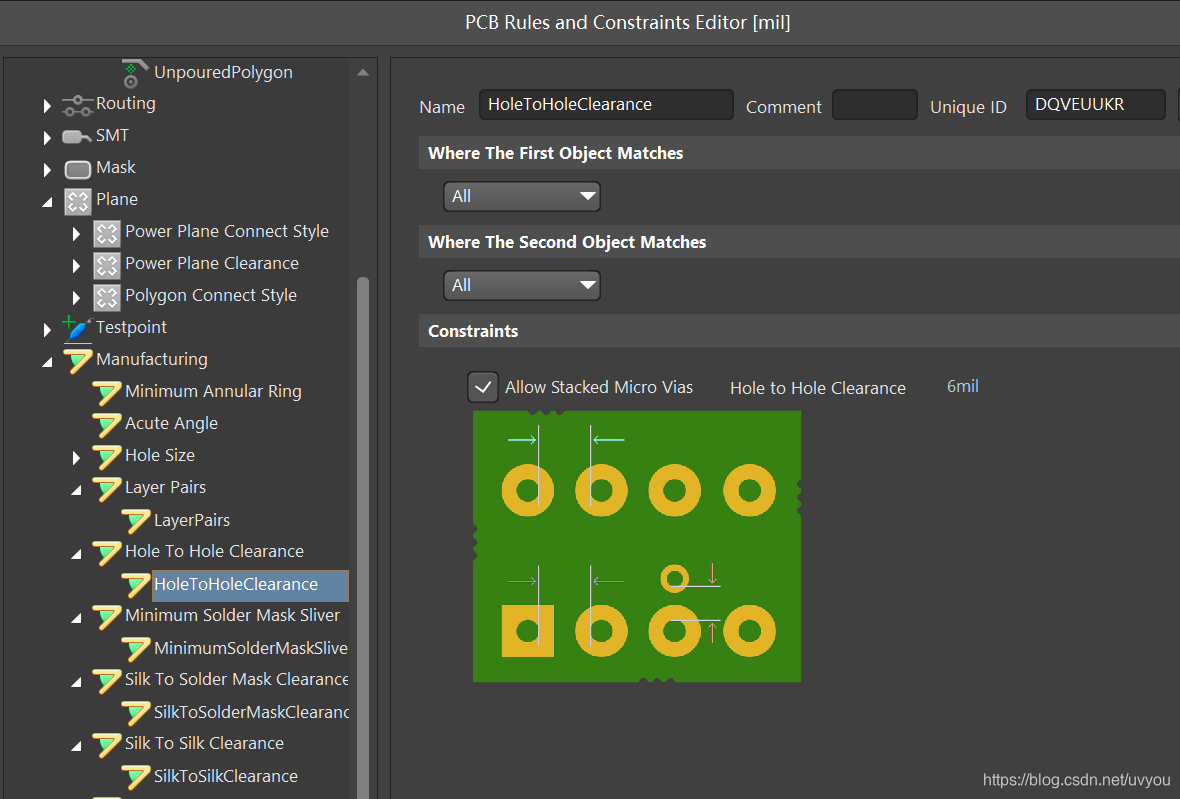

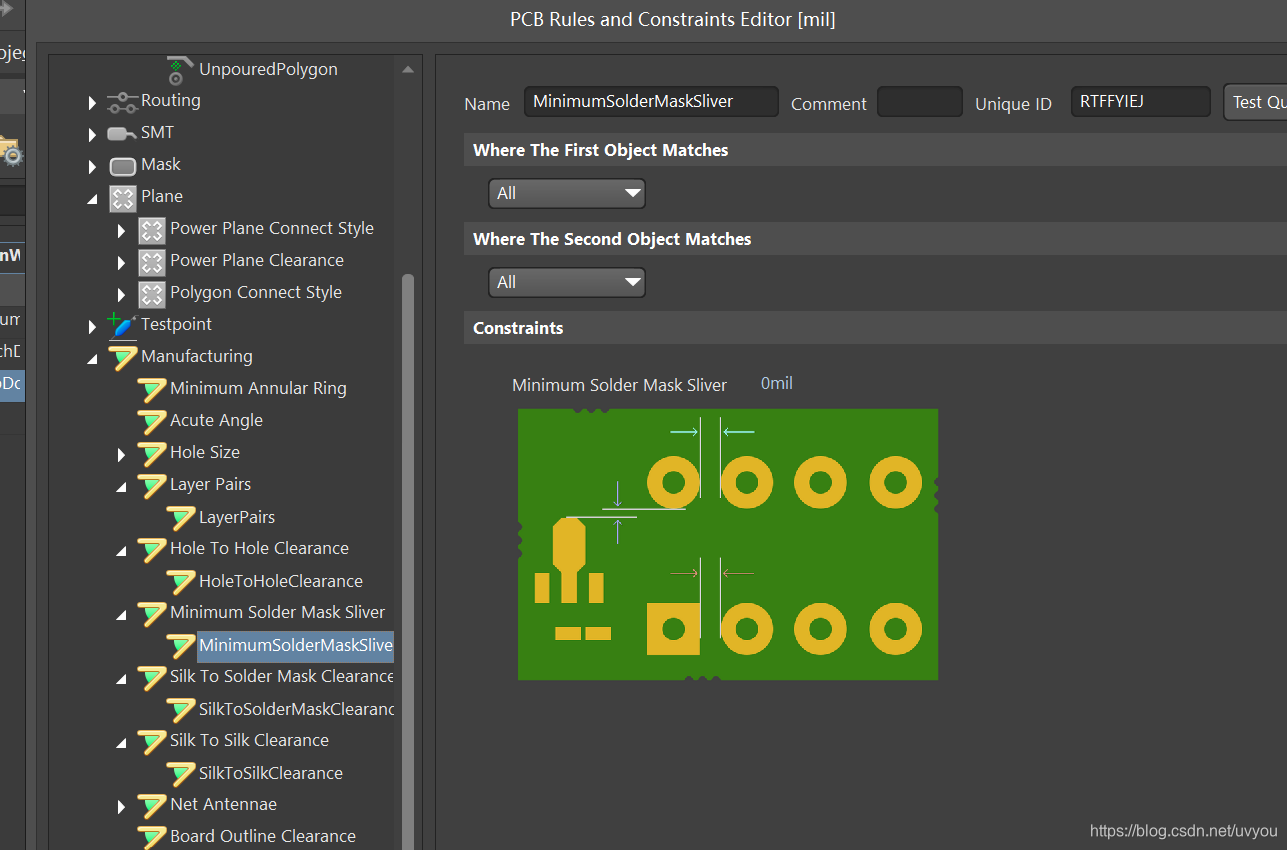

如果发现有几百个错误(我第一次也是这么多),点击错误后到PCB板上查看是否大多数是线之间的宽度问题,如果是,检查一下规则是否改了,将下列参数分别设置为6、0、0、0
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
点击apply后ok,再次电气规则检查,是不是发现少了很多错误,如果还有错就需要自己核对了。

总结

经过这次在Altium Designer下进行PCB板的绘制让我对板子的刻画有了初步了解,实际中的板子看起来就很复杂,上手绘画时如果没有教程根本无从下手,跟着视频走还能勉强完成,但是对绘画的熟练度还有待提高,希望以后多加练习,多掌握一项技能。
