【Basys3】外设-灯和数码管

约束文件

set_property PACKAGE_PIN W5 [get_ports CLK]
set_property PACKAGE_PIN U18 [get_ports rst]
set_property PACKAGE_PIN U16 [get_ports {led[0]}]
set_property PACKAGE_PIN E19 [get_ports {led[1]}]
set_property PACKAGE_PIN U19 [get_ports {led[2]}]
set_property PACKAGE_PIN V19 [get_ports {led[3]}]
set_property PACKAGE_PIN W18 [get_ports {led[4]}]
set_property PACKAGE_PIN U15 [get_ports {led[5]}]
set_property PACKAGE_PIN U14 [get_ports {led[6]}]
set_property PACKAGE_PIN V14 [get_ports {led[7]}]
set_property PACKAGE_PIN V13 [get_ports {led[8]}]
set_property PACKAGE_PIN V3 [get_ports {led[9]}]
set_property PACKAGE_PIN W3 [get_ports {led[10]}]
set_property PACKAGE_PIN U3 [get_ports {led[11]}]
set_property PACKAGE_PIN P3 [get_ports {led[12]}]
set_property PACKAGE_PIN N3 [get_ports {led[13]}]
set_property PACKAGE_PIN P1 [get_ports {led[14]}]
set_property PACKAGE_PIN L1 [get_ports {led[15]}]
set_property PACKAGE_PIN V16 [get_ports {sel[1]}]
set_property PACKAGE_PIN V17 [get_ports {sel[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[15]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[14]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[13]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[12]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[11]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[10]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[9]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[8]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[7]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[6]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[5]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[4]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {sel[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {sel[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports CLK]
set_property IOSTANDARD LVCMOS33 [get_ports rst]

 CLK、rst、sel都是自定义的端口名,可做相应修改

数码管

约束文件

set_property PACKAGE_PIN W5 [get_ports CLK]
set_property PACKAGE_PIN V17 [get_ports SW_in]
set_property IOSTANDARD LVCMOS33 [get_ports SW_in]
set_property IOSTANDARD LVCMOS33 [get_ports CLK]
set_property PACKAGE_PIN W4 [get_ports {display_out[10]}]
set_property PACKAGE_PIN V4 [get_ports {display_out[9]}]
set_property PACKAGE_PIN U4 [get_ports {display_out[8]}]
set_property PACKAGE_PIN U2 [get_ports {display_out[7]}]
set_property PACKAGE_PIN W7 [get_ports {display_out[6]}]
set_property PACKAGE_PIN W6 [get_ports {display_out[5]}]
set_property PACKAGE_PIN U8 [get_ports {display_out[4]}]
set_property PACKAGE_PIN V8 [get_ports {display_out[3]}]
set_property PACKAGE_PIN U5 [get_ports {display_out[2]}]
set_property PACKAGE_PIN V5 [get_ports {display_out[1]}]
set_property PACKAGE_PIN U7 [get_ports {display_out[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {display_out[9]}]
set_property IOSTANDARD LVCMOS33 [get_ports {display_out[8]}]
set_property IOSTANDARD LVCMOS33 [get_ports {display_out[7]}]
set_property IOSTANDARD LVCMOS33 [get_ports {display_out[6]}]
set_property IOSTANDARD LVCMOS33 [get_ports {display_out[5]}]
set_property IOSTANDARD LVCMOS33 [get_ports {display_out[4]}]
set_property IOSTANDARD LVCMOS33 [get_ports {display_out[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {display_out[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {display_out[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {display_out[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {display_out[10]}]

 像CLK、SW_in、display_out这些,可通过自己定义的端口进行相应的修改

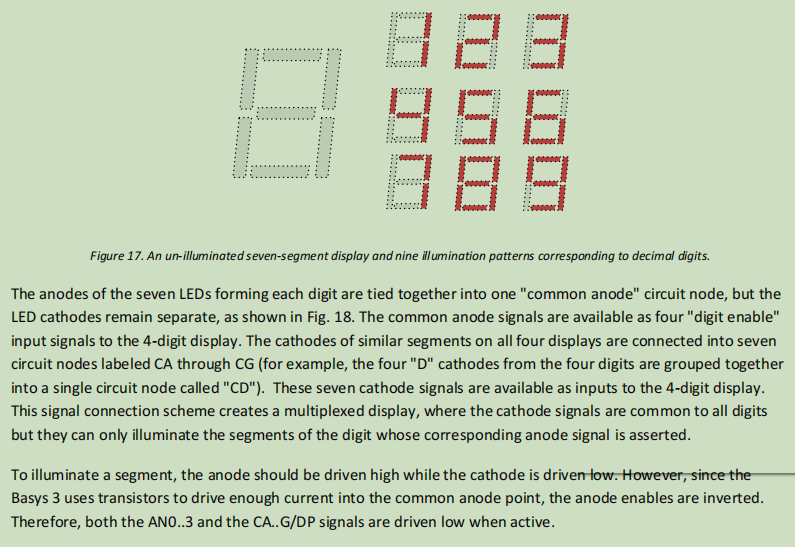

数码管是共阳极的,阳极通过晶体管驱动,所以当需要点亮某个段时,阳极应该被拉低(因为晶体管是反向驱动的)。另外,显示控制器需要以一定的刷新率循环点亮四个数码管,每个数码管依次显示一段时间,利用人眼的视觉暂留效应让四个数码管看起来同时亮起。刷新率一般在1kHz到60Hz之间,每个数码管的点亮时间大约是刷新周期的四分之一,比如16ms的周期,每个数码管点亮4ms。

Basys 3板上的七段数码管是共阳极的,每个数码管的七个段(加上小数点)的阴极是分开的,而阳极是共用的。每个段的LED通过330欧姆的电阻连接到FPGA的I/O引脚,当对应的引脚输出高电平时,LED会点亮。但是根据前面的描述,由于驱动电路中的反向晶体管,实际有效的信号可能是低电平激活。

如何通过分时复用来控制四个数码管。例如,当AN0(第一个数码管的阳极)有效时,设置相应的阴极信号来显示特定的数字,然后依次切换到AN1、AN2、AN3,每个阳极的有效时间相同,循环往复。

总结

  • 数码管为共阳极结构,阳极通过反向晶体管驱动,因此阳极有效信号为低电平

  • 显示控制采用分时复用技术,每个数码管依次点亮,刷新率需高于人眼感知阈值(如1kHz到60Hz)。

  • 每个数码管点亮时间为刷新周期的四分之一(如16ms总周期,每个数码管点亮4ms)。

  • Basys 3板的七段数码管为四位数码管,共阳极设计,阴极分段控制。

  • 段选信号(阴极)需设置为低电平以点亮对应段,阳极通过FPGA引脚输出低电平激活(因驱动电路反向)。

  • 具体时序示例说明:通过循环切换阳极(AN0-AN3)并同步设置阴极信号,实现多位数显示。

  • 刷新周期建议为1ms-16ms,每个数码管点亮时间为刷新周期的四分之一(如4ms)。

dispaly.v

显示1234和4321

`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2015/12/02 22:02:29
// Design Name:
// Module Name: display
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//module display(input CLK,input SW_in,output reg[10:0] display_out);reg [19:0]count=0;reg [2:0] sel=0;parameter T1MS=50000;always@(posedge CLK)beginif(SW_in==0)begincase(sel)0:display_out<=11'b0111_1001111;1:display_out<=11'b1011_0010010;2:display_out<=11'b1101_0000110;3:display_out<=11'b1110_1001100;default:display_out<=11'b1111_1111111;endcaseendelsebegincase(sel)0:display_out<=11'b1110_1001111;1:display_out<=11'b1101_0010010;2:display_out<=11'b1011_0000110;3:display_out<=11'b0111_1001100;default:display_out<=11'b1111_1111111;endcaseendendalways@(posedge CLK)begincount<=count+1;if(count==T1MS)begincount<=0;sel<=sel+1;if(sel==4)sel<=0;endend
endmodule

模块有三个端口:CLK(时钟输入),SW_in(开关输入),display_out(11位的输出寄存器)。display_out可能对应四个数码管的阳极选择(4位)和七段的阴极控制(7位),总共11位。例如,假设前4位是四个数码管的阳极使能,后7位是阴极控制(CA到CG)。

在第一个always块中,当SW_in为0时,根据sel的值(0到3),设置不同的display_out。例如,当sel=0时,display_out是11'b0111_1001111。这里前四位是0111,可能表示选择第一个数码管(因为AN0是低电平有效,而0111中的第一位是0),后面七位是1001111,对应七段显示的数字。类似地,其他sel值对应不同的数码管和显示内容。当SW_in为1时,display_out的阳极选择位相反,可能是数码管的顺序被反转。

第二个always块用于生成sel信号,即选择当前要点亮的数码管。计数器count在每次时钟上升沿递增,当达到T1MS(50000)时,sel加1,循环在0到3之间。这样,每个数码管的显示时间由count的溢出频率决定。例如,如果时钟频率是50MHz,那么每个计数周期是20ns,T1MS=50000对应1ms的计数溢出。因此,每个数码管的点亮时间是1ms,四个数码管的总刷新周期是4ms,对应250Hz的刷新率,这在人眼可接受的范围内,不会有明显的闪烁。
模块功能

通过分时复用控制四位数码管,循环点亮每一位并显示特定内容,具体逻辑如下:

  1. 信号定义

    • display_out[10:0]:11位输出信号,前4位控制阳极(AN0-AN3)后7位控制阴极(CA-CG)

    • sel[2:0]:数码管选择信号(0-3),用于切换当前点亮的数码管。

    • count:计数器,用于控制刷新频率。

    • T1MS=50000:假设时钟为50MHz时,计数至50000对应1ms(20ns * 50000 = 1ms)。

  2. 显示逻辑(第一个always块)

    • SW_in=0时

      • sel=0:选中第一个数码管(display_out=0111_1001111),即AN0低电平,阴极显示“1”(对应1001111)。

      • sel=1:选中第二个数码管(display_out=1011_0010010),即AN1低电平,阴极显示“2”(对应0010010)。

      • 类似逻辑依次控制第3、4位数码管。

    • SW_in=1时

      • 阳极选择顺序反转,例如sel=0对应AN3(display_out=1110_1001111),实现数码管点亮顺序的逆向切换。

  3. 刷新逻辑(第二个always块)

    • 计数器count累加,每1ms(达到T1MS)切换一次sel,循环范围为0-3。

    • 每个数码管点亮时间为1ms,总刷新周期为4ms(对应250Hz刷新率),满足无闪烁要求。

关键设计细节
  • 阳极控制:前4位为AN3-AN0(高位在前),例如0111表示AN0有效(低电平),其余无效(高电平)。

  • 阴极编码:后7位为七段码(CA-CG),例如1001111对应段码“1”(CA=1, CB=0, CC=0, CD=1, CE=1, CF=1, CG=1)。

  • 刷新机制:通过快速循环切换阳极和同步更新阴极,利用视觉暂留效应实现四位数码管“同时”显示。

流水灯

`timescale 1ns / 1ps
module led_display(input CLK,          // 系统时钟(假设50MHz)input RST,          // 复位信号output reg [15:0] LED,  // 16位流水灯输出output reg [3:0] AN,    // 数码管位选(AN0-AN3,低电平有效)output reg [6:0] SEG    // 七段码输出(CA-CG,低电平有效)
);// 分时复用控制参数
reg [19:0] cnt_refresh = 0;     // 刷新计数器(1ms刷新周期)
reg [1:0] sel = 0;             // 数码管选择信号
reg [15:0] shift_reg = 16'h0001; // 流水灯移位寄存器(初始值1)// 七段译码表(0-F,共阴极编码,需根据实际硬件调整)
function [6:0] seg_decoder;input [3:0] data;begincase(data)4'h0: seg_decoder = 7'b0000001; // 04'h1: seg_decoder = 7'b1001111; // 14'h2: seg_decoder = 7'b0010010; // 24'h3: seg_decoder = 7'b0000110; // 34'h4: seg_decoder = 7'b1001100; // 44'h5: seg_decoder = 7'b0100100; // 54'h6: seg_decoder = 7'b0100000; // 64'h7: seg_decoder = 7'b0001111; // 74'h8: seg_decoder = 7'b0000000; // 84'h9: seg_decoder = 7'b0000100; // 9default: seg_decoder = 7'b1111111; // 灭endcaseend
endfunction// 流水灯移位逻辑(每秒移位一次)
reg [25:0] cnt_shift = 0;
always @(posedge CLK) beginif (RST) beginshift_reg <= 16'h0001; // 复位时初始化为1end else begincnt_shift <= cnt_shift + 1;if (cnt_shift == 50_000_000) begin // 1秒移位一次(50MHz时钟)shift_reg <= {shift_reg[14:0], shift_reg[15]}; // 循环左移cnt_shift <= 0;endendLED <= shift_reg; // 输出流水灯状态
end// 数码管动态扫描逻辑
always @(posedge CLK) begincnt_refresh <= cnt_refresh + 1;if (cnt_refresh == 50_000) begin // 1ms刷新周期(50MHz时钟)cnt_refresh <= 0;sel <= sel + 1; // 切换数码管end
end// 数码管数据选择与七段译码
always @(*) begincase(sel)2'b00: beginAN = 4'b1110;       // 选中第1位数码管(AN0低电平)SEG = seg_decoder(shift_reg[3:0]); // 显示低4位流水灯状态end2'b01: beginAN = 4'b1101;       // 选中第2位数码管(AN1低电平)SEG = seg_decoder(shift_reg[7:4]); // 显示次低4位end2'b10: beginAN = 4'b1011;       // 选中第3位数码管(AN2低电平)SEG = seg_decoder(shift_reg[11:8]); // 显示次高4位end2'b11: beginAN = 4'b0111;       // 选中第4位数码管(AN3低电平)SEG = seg_decoder(shift_reg[15:12]); // 显示高4位enddefault: beginAN = 4'b1111;      // 默认关闭所有数码管SEG = 7'b1111111;endendcase
endendmodule

选中某一个数码管

module SoC(input wire clk0,  input wire rst,/*IO interface*/input wire [1:0] sel,output reg[10:0] displayout,//output wire[15:0] led
);
wire[6:0] out1;
wire[6:0] out2;
wire[6:0] out3;
wire[6:0] out4;
shumaguan U1(out1,led[3:0]);
shumaguan U2(out2,led[7:4]);
shumaguan U3(out3,led[11:8]);
shumaguan U4(out4,led[15:12]);
always@(*)beginif(led[3:0]>0) displayout={4'b1110,out1};else if(led[7:4]>0) displayout={4'b1101,out2};else if(led[11:8]>0) displayout={4'b1011,out3};else if(led[15:12]>0) displayout={4'b0111,out4};endwire clk;clk_div clk_div0(.clk(clk0),.rst(rst),.Clk_CPU(clk));//.......

.xdc

set_property PACKAGE_PIN W5 [get_ports clk0]
set_property PACKAGE_PIN W16 [get_ports rst]
set_property IOSTANDARD LVCMOS33 [get_ports rst]
set_property IOSTANDARD LVCMOS33 [get_ports clk0]
set_property PACKAGE_PIN W4 [get_ports {displayout[10]}]
set_property PACKAGE_PIN V4 [get_ports {displayout[9]}]
set_property PACKAGE_PIN U4 [get_ports {displayout[8]}]
set_property PACKAGE_PIN U2 [get_ports {displayout[7]}]
set_property PACKAGE_PIN W7 [get_ports {displayout[6]}]
set_property PACKAGE_PIN W6 [get_ports {displayout[5]}]
set_property PACKAGE_PIN U8 [get_ports {displayout[4]}]
set_property PACKAGE_PIN V8 [get_ports {displayout[3]}]
set_property PACKAGE_PIN U5 [get_ports {displayout[2]}]
set_property PACKAGE_PIN V5 [get_ports {displayout[1]}]
set_property PACKAGE_PIN U7 [get_ports {displayout[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {displayout[9]}]
set_property IOSTANDARD LVCMOS33 [get_ports {displayout[8]}]
set_property IOSTANDARD LVCMOS33 [get_ports {displayout[7]}]
set_property IOSTANDARD LVCMOS33 [get_ports {displayout[6]}]
set_property IOSTANDARD LVCMOS33 [get_ports {displayout[5]}]
set_property IOSTANDARD LVCMOS33 [get_ports {displayout[4]}]
set_property IOSTANDARD LVCMOS33 [get_ports {displayout[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {displayout[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {displayout[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {displayout[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {displayout[10]}]set_property PACKAGE_PIN U16 [get_ports {led[0]}]
set_property PACKAGE_PIN E19 [get_ports {led[1]}]
set_property PACKAGE_PIN U19 [get_ports {led[2]}]
set_property PACKAGE_PIN V19 [get_ports {led[3]}]
set_property PACKAGE_PIN W18 [get_ports {led[4]}]
set_property PACKAGE_PIN U15 [get_ports {led[5]}]
set_property PACKAGE_PIN U14 [get_ports {led[6]}]
set_property PACKAGE_PIN V14 [get_ports {led[7]}]
set_property PACKAGE_PIN V13 [get_ports {led[8]}]
set_property PACKAGE_PIN V3 [get_ports {led[9]}]
set_property PACKAGE_PIN W3 [get_ports {led[10]}]
set_property PACKAGE_PIN U3 [get_ports {led[11]}]
set_property PACKAGE_PIN P3 [get_ports {led[12]}]
set_property PACKAGE_PIN N3 [get_ports {led[13]}]
set_property PACKAGE_PIN P1 [get_ports {led[14]}]
set_property PACKAGE_PIN L1 [get_ports {led[15]}]
set_property PACKAGE_PIN V16 [get_ports {sel[1]}]
set_property PACKAGE_PIN V17 [get_ports {sel[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[15]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[14]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[13]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[12]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[11]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[10]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[9]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[8]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[7]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[6]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[5]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[4]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {sel[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {sel[0]}]

shumaguan.v

module shumaguan(out,in);input[3:0] in;output reg[6:0] out;
always@(*)case(in)4'h0:out=7'b0000001;4'h1:out=7'b1001111;4'h2:out=7'b0010010;4'h3:out=7'b0000110;4'h4:out=7'b1001100;4'h5:out=7'b0100100;4'h6:out=7'b0100000;4'h7:out=7'b0001111;4'h8:out=7'b0000000;4'h9:out=7'b0000100;4'ha:out=7'b0001000;4'hb:out=7'b1100000;4'hc:out=7'b0110001;4'hd:out=7'b1000010;4'he:out=7'b0110000;4'hf:out=7'b0111000;default: out=7'b0000001;endcase
endmodule



分时复用

module SoC(input wire clk0,  input wire rst,/*IO interface*/input wire [1:0] sel,output reg [10:0] displayout, // 前4位控制AN,后7位控制段码output wire [15:0] led
);wire [6:0] out1, out2, out3, out4;reg [19:0] cnt_refresh = 0;    // 刷新计数器(假设50MHz时钟)reg [1:0] sel_scan = 0;        // 数码管动态扫描选择信号// 七段译码模块实例化shumaguan U1(out1, led[3:0]);shumaguan U2(out2, led[7:4]);shumaguan U3(out3, led[11:8]);shumaguan U4(out4, led[15:12]);// 分时复用控制逻辑always @(posedge clk0) beginif (rst) begincnt_refresh <= 0;sel_scan <= 0;end else begincnt_refresh <= cnt_refresh + 1;if (cnt_refresh == 50_000) begin // 1ms刷新周期(50MHz时钟)cnt_refresh <= 0;sel_scan <= sel_scan + 1;endendend// 数码管动态扫描输出always @(*) begincase (sel_scan)2'b00: displayout = {4'b1110, out1}; // 选中第1位数码管(AN0低电平)2'b01: displayout = {4'b1101, out2}; // 选中第2位数码管(AN1低电平)2'b10: displayout = {4'b1011, out3}; // 选中第3位数码管(AN2低电平)2'b11: displayout = {4'b0111, out4}; // 选中第4位数码管(AN3低电平)default: displayout = 11'b1111_1111111; // 默认关闭endcaseend// 其余原有代码保持不变(时钟分频、MIPS、内存等)wire clk;clk_div clk_div0(.clk(clk0),.rst(rst),.Clk_CPU(clk));// ...(其他模块实例化代码)
endmodule

本文来自互联网用户投稿,该文观点仅代表作者本人,不代表本站立场。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如若转载,请注明出处:http://www.rhkb.cn/news/43269.html

如若内容造成侵权/违法违规/事实不符,请联系长河编程网进行投诉反馈email:809451989@qq.com,一经查实,立即删除!

相关文章

【Django】教程-1-安装+创建项目+目录结构介绍

欢迎关注我&#xff01;后续会更新django教程。一周2-3更&#xff0c;欢迎跟进&#xff0c;本周会更新第一个Demo的单独一个模块的增删改查【Django】教程-4-一个增删改查的Demo【Django】教程-2-前端-目录结构介绍【Django】教程-3-数据库相关介绍 1.项目创建 1.1 安装 Djan…

蓝桥杯 之 二分

文章目录 习题肖恩的n次根分巧克力2.卡牌 二分是十分重要的一个算法&#xff0c;常常用于求解一定范围内&#xff0c;找到满足条件的边界值的情况主要分为浮点数二分和整数二分二分问题&#xff0c;最主要是写出这个check函数&#xff0c;这个check函数最主要就是使用模拟的方法…

SpringBoot集成腾讯云OCR实现身份证识别

OCR身份证识别 官网地址&#xff1a;https://cloud.tencent.com/document/product/866/33524 身份信息认证&#xff08;二要素核验&#xff09; 官网地址&#xff1a;https://cloud.tencent.com/document/product/1007/33188 代码实现 引入依赖 <dependency><…

2025年3月电子学会c++五级真题

结绳 #include <bits/stdc.h> using namespace std;int n,a[10010];int main() {cin>>n;for(int i 0;i<n;i){cin>>a[i];}sort(a0,an);//将a数组从小到大排序double sum 0;for(int i 0;i<n;i){sum (suma[i])/2;}cout<<(int)sum;return 0; } 最…

Typora使用Gitee作为图床

Typora使用Gitee作为图床 文章目录 Typora使用Gitee作为图床Gitee准备图床仓库下载安装软件安装插件 配置Typora Gitee准备图床仓库 新建一个仓库右上角下拉->设置->安全设置->私人令牌->生成新令牌&#xff0c;注意将令牌保存&#xff08;只会出现一次&#xff0…

QT音乐播放器(1):数据库保存歌曲

实现功能&#xff1a;用数据库保存本地导入和在线搜索的歌曲记录 目录 一. 保存本地添加的歌曲 1. 使用QSettings &#xff08;1&#xff09;在构造函数中&#xff0c;创建对象。 &#xff08;2&#xff09;在导入音乐槽函数中&#xff0c;保存新添加的文件路径&#xff0c…

SQLAlchemy关键词搜索技术深度解析:从基础过滤到全文检索

在数据驱动的应用开发中&#xff0c;基于关键词的模糊查询是常见的业务需求。SQLAlchemy作为Python生态中最流行的ORM框架&#xff0c;提供了多种实现关键词搜索的技术方案。本文将从性能、适用场景和技术复杂度三个维度&#xff0c;系统对比分析SQLAlchemy中关键词搜索的最佳实…

css属性列举

介绍 CSS word-spacing 属性&#xff0c;用于指定段字之间的空间&#xff0c;例如&#xff1a; p {word-spacing:30px; }word-spacing属性增加或减少字与字之间的空白。 注意&#xff1a; 负值是允许的。 浏览器支持 表格中的数字表示支持该属性的第一个浏览器版本号。 属…

python实现股票数据可视化

最近在做一个涉及到股票数据清洗及预测的项目&#xff0c;项目中需要用到可视化股票数据这一功能&#xff0c;这里我与大家分享一下股票数据可视化的一些基本方法。 股票数据获取 在经过多次尝试后&#xff0c;发现了一个

从 JDK 11 到 JDK 17:OpenRewrite 实战 Spring Boot 升级指南

一、为什么选择 OpenRewrite 升级&#xff1f; 在 Spring Boot 项目升级 JDK 的过程中&#xff0c;我们面临两个核心痛点&#xff1a; 语法兼容性问题&#xff08;如废弃的 API、新的关键字&#xff09;依赖版本冲突&#xff08;特别是 Spring Boot 与 JDK 版本的匹配&#x…

交换技术综合实验

一、实验拓扑 二、实验要求 内网IP地址使用172.16.0.0/16分配。 SW1和SW2之间互为备份。 VRRP/STP/VLAN/Eth-trunk均使用。 所有PC通过DHCP获取IP地址。 ISP只能配置IP地址。 所有电脑可以正常访问ISP路由器。 三、实验步骤 基于172.16.0.0/16进行划分 172.16.2.0/24&…

【Linux】了解基础指令(超详细)

目录 【whoami】指令【pwd】指令【mkdir】指令【touch】指令【ls】指令文件的扩展内容 【cd】指令相对路径和绝对路径(.和..存在的原因)绝对路径相对路径 【rm】指令【man】命令【less】指令echo指令重定向操作追加重定向 cat 指令输入重定向 管道操作(组合指令)查找三剑客find…

基于改进粒子群算法的多目标分布式电源选址定容规划(附带Matlab代码)

通过分析分布式电源对配电网的影响&#xff0c;以有功功率损耗、电压质量及分布式电源总容量为优化目标&#xff0c;基于模糊理论建立了分布式电源在配电网中选址定容的多目标优化模型&#xff0c;并提出了一种改进粒子群算法进行求解。在算例仿真中&#xff0c;基于IEEE-14标准…

26_ajax

目录 了解 接口 前后端交互 一、安装服务器环境 nodejs ajax发起请求 渲染响应结果 get方式传递参数 post方式传递参数 封装ajax_上 封装ajax下 了解 清楚前后端交互就可以写一些后端代码了。小项目 现在写项目开发的时候都是前后端分离 之前都没有前端这个东西&a…

OJ题:移动零

双指针法 c 语言实现 void moveZeroes(int* nums, int numsSize) {int dest,cur; //创建临时指针和目标指针destcur0;//出初始化while(cur<numsSize)//遍历{if(nums[cur]!0){swap(&nums[cur],&nums[dest]);cur;dest;}else{cur;}}} 思路是建立两个指针&#xff0…

Kubernetes对象基础操作

基础操作 文章目录 基础操作一、创建Kubernetes对象1.使用指令式命令创建Deployment2.使用指令式对象配置创建Deployment3.使用声明式对象配置创建Deployment 二、操作对象的标签1.为对象添加标签2.修改对象的标签3.删除对象标签4.操作具有指定标签的对象 三、操作名称空间四、…

命悬生死线:当游戏遭遇DDoS围剿,如何用AI破局?

文章作者&#xff1a;腾讯宙斯盾DDoS防护团队 一、血色战场&#xff1a;DDoS攻击游戏产业的致命瞬间 全球黑色星期五 这是一场波及全球的“黑色星期五”&#xff0c;起初无人察觉&#xff0c;包括小林。 他刚下班到家就迫不及待打开电脑&#xff0c;准备体验期待已久的《黑神话…

【数据结构】[特殊字符] 并查集优化全解:从链式退化到近O(1)的性能飞跃 | 路径压缩与合并策略深度实战

并查集的优化 导读一、合并优化1.1 基本原理1.2 按大小合并1.3 按秩合并1.4 两种合并的区别**1.4.1 核心目标****1.4.2 数据存储****1.4.3 合并逻辑****1.4.4 树高控制****1.4.5 适用场景****1.4.6 路径压缩兼容性****1.4.7 极端案例对比****1.4.8 小结**二、查找优化2.1 路径压…

[python]基于yolov12实现热力图可视化支持图像视频和摄像头检测

YOLOv12 Grad-CAM 可视化工具 本工具基于YOLOv12模型&#xff0c;结合Grad-CAM技术实现目标检测的可视化分析&#xff0c;支持图像、视频和实时摄像头处理。 注意 该项目使用的是yolov12-1.0模型进行测试通过&#xff0c;不是使用turbo模型&#xff0c;且由于yolov12-1.0由于…

进程Kill杀死后GPU显存没有释放仍然被占用,怎么杀死僵尸进程

参考链接&#xff1a; https://blog.csdn.net/qq_37591986/article/details/131118109 使用下面的命令&#xff1a; fuser -v /dev/nvidia0 | awk {print $0} | xargs kill -9一般来说他会杀掉整个用户的所有进程。
