原文链接: WinDbg. From A to Z!

为什么使用WinDbg

• 微软官方开发的调试工具
• 比visual studio 有更强大的程序调试能力
• 可以用dll来进行扩展
• WinDbg的调试引擎是Windows操作系统的一部分

为什么通过本书学习

• WinDbg的官方文档对新手不友好
• 没有良好的文档和示例，以致于WinDbg的学习曲线很陡峭，从而很多同鞋安装完WinDbg后就放到硬盘里吃灰。
• “WinDbg. From A to Z”可以帮助同鞋们快速上手，读完本书后，你就会觉得自己又行了。

底层原理简述

Windows的调试工具一览

dbghelp.dll – Windows 调试助手

• 文档在MSDN
• 从Windows2000开始就被包含在系统中
• 被以下程序依赖
  • Process Dumping (MiniDumpWriteDump , DbgHelpCreateUSerDump, …)
  • Obtaining Stack Traces (StackWalk64, …）
  • Symbol Handling (SymFromAddr, Sym* …）
  • Obtaining info about executable images (ImageNtHeader, FindDebugInfoFile, …）

dbgeng.dll – 调试引擎接口

• WinDbg的文档中有说明
• 从Windows XP开始被包含在系统中
• 实现了接口如: IDebugAdvanced, IDebugControl, IDebugSystemObjects, …
• 调试器的所有调试功能都来自于dbgeng.dll

Fact 1: WinDbg is really just a shell on top of a debugging engine.
Fact 2: You can write new standalone tools on top of this engine.

调试符号 (Debug Symbols)

• 可执行程序就是一堆机器码
• 高度符号有助于:
  • 机器码映射到源代码
  • 分析应用程序的内部布局与数据
• Program DataBase -> PDB 文件
  • 与linux系统不一样，调试信息与可执行文件分开存储
  • 需要特殊的API来使用它：DbgHelp.dll和MsDiaXY.dll

有哪些调试信息

• 公开的函数与变量
• FPO 即用来检索堆栈的信息
• 非公开的函数，局部变量，函数参数
• 源码文件与行数信息
• 类型信息

生成调试信息

Compiler options: /Z7, /Zi, /ZI
Linker options: /debug, /pdb, /pdbstripped

匹配调试信息

• 在可执行文件和PDB文件中的有签名信息
• 调试器会匹配签名信息
• 搜索pdb文件的算法步骤大概如下：
  * 先会尝试指定的文件夹
  * 再尝试PE文件中记录的路径
  * 最后尝试从环境变量 _NT_SYMBOL_PATH 和_NT_ALT_SYMBOL_PATH中搜索

调用堆栈

侵入式与非侵入式

• 侵入式附加

  • 会调用DebugActiveProcess 接口
  • 会创造一个break-in thread ,就是可以中断进程
  • 在WindowsXP之前，调试器分离进程或结束调试时，进程会结束
  • 同一时间只能有一个侵入式附加来调试同一个进程

• 非侵入式调试

  • 会调用 OpenProcess 接口
  • 不会创建一个break-in thread
  • 无法作为一个调试器附加到进程
  • 目标进程的所有线程都冻结
  • 可以改变与测试内存
  • 不能设置断点
  • 无法单步调试程序
  • 可以在一个进程上附加几个非侵入性调试器

异常机制

• 是操作系统的机制而不是编程语言的特性
• 可以通过语言扩展来使用异常机制，如VC++的__try __except 语句
• 不要在需要高效执行的部分使用try catch 语句，因为比较低效。

异常分发

1. 系统首先尝试通知进程的调试器（如果有的话）
2. 如果进程未被调试，或者关联的调试器未处理异常
   （Winge->gN==Go with Exception Not Handled），系统尝试定位基于帧的异常处理程序
3. 如果找不到基于帧的处理程序，或者没有基于帧的处理器处理异常，UnhandledException Filter会再次尝试通知进程的调试器。这被称为第二次机会或最后一次机会通知。
4. 如果进程未被调试，或者关联的调试器未处理异常，则将启动AeDebug中指定的Postmortem调试器。


AeDebug? Postmortem Debugging!

注册表项 HKLM\SOFTWARE\Microsoft\Windows NT\CurrentVersion\AeDebug

使用WinDbg

WinDbg 命令

• 常规命令

  • 用于调试进程
  • 如： k, lm, g

• 元命令(点命令)

  • 通常用于控制调试器的行为
  • 如: .cls, .sympath, .lastevent, .detach

• 扩展命令

  • dll扩展中的函数
  • 通常用于丰富调试器
  • 可以自行开发扩展插件
  • 如： !address, !analyze

主要的扩展插件

WinDbg 使用符号

• 必须设置 _NT_SYMBOL_PATH 环境变量
  如MS symbols:
  _NT_SYMBOL_PATH=srv*C:\Symbols\MsSymbols*http://msdl.microsoft.com/download/symbols;
  如此设置，WinDbg会自动下载需要的符号
  可以设置缓存目录
  cache*E:\MyTemp\SymbolCache;SRV*https://msdl.microsoft.com/download/symbols

• 在WinDbg 界面可以如此设置


• 常用的命令

WinDbg 使用源代码

• 可以通过设置环境变量 _NT_SOURCE_PATH

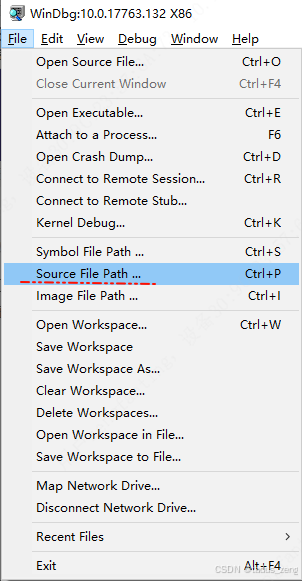

• 在WinDbg界面

• 常用的命令


Windows 上的进程与线程 （Processes and Threads on Windows NT）

先解释一下NT是什么意思
NT 就是New Technology, 是1993年首次发布的windows内核架构，之前使用的是9x内核架构，从windows xp开始Windows统一到NT内核上，9x被弃用。因为历史原因，许多Windows的库会有nt前缀。

• 每个Windows进程都由内核模式下的执行进程块（EPROCESS）表示
• EPROCESS指向了许多相关的数据结构；例如，每个进程都有一个或多个由执行线程块（ETHREAD）表示的线程
• EPROCESS指向进程地址空间中的进程环境块（PEB）
• ETHREAD指向进程地址空间中的线程环境块（TEB）

PEB 与 TEB

• PEB (Process Environment Block)

  • 包含基础信息如：基址，版本号，模块列表
  • 进程堆信息
  • 环境变量
  • 命令行参数
  • DLL搜索路径
  • 在WinDbg 使用命令显示: !peb , dt nt!_PEB

• TEB (Thread Environment Block)

  • 线程栈信息如： 栈基址和栈长度上限
  • TLS（Thread Local Storage）数组
  • 在WinDbg上的输出命令: !teb, dt nt!_TEB

事实上WinDbg的诸多命令如: lm, !dlls, !imgreloc, !tls, !gle 等，都是从数据结构PEB与TEB中得到的。

示例 – 输出完整的PEB

命令组解析

• dt : Data Type , 用于显示数据结构（如结构体、联合体）的定义及其在内存中的值。
• nt!_PEB
  • nt! 表示符号属于 ​NT 内核模块​（通常是 ntoskrnl.exe 或 ntdll.dll）。
  • _PEB 是进程环境块的结构体名称。PEB 包含进程的全局信息（如加载的模块、命令行参数、堆信息等）。
• -r: 递归选项，表示递归展开嵌套的结构体。默认递归一层（相当于 -r1），若需更多层级可指定（如 -r2）。此选项会展开指针指向的子结构。
• @$peb : 伪寄存器 $peb，存储当前进程的 PEB 地址。@ 符号用于访问伪寄存器。

功能：

• 显示 PEB 的完整结构，解析 @$peb 地址处的内存，按 _PEB 结构体的定义格式化输出，包括所有成员的值（如 Ldr, ProcessParameters 等）。

• 递归展开嵌套成员， 如果成员是指向其他结构体的指针（如 PEB_LDR_DATA* Ldr），-r 会进一步展开这些子结构体的内容。

  用于显示进程信息和模块信息的WinDbg命令



示例 – 模块信息

用于显示线程信息的WinDbg命令

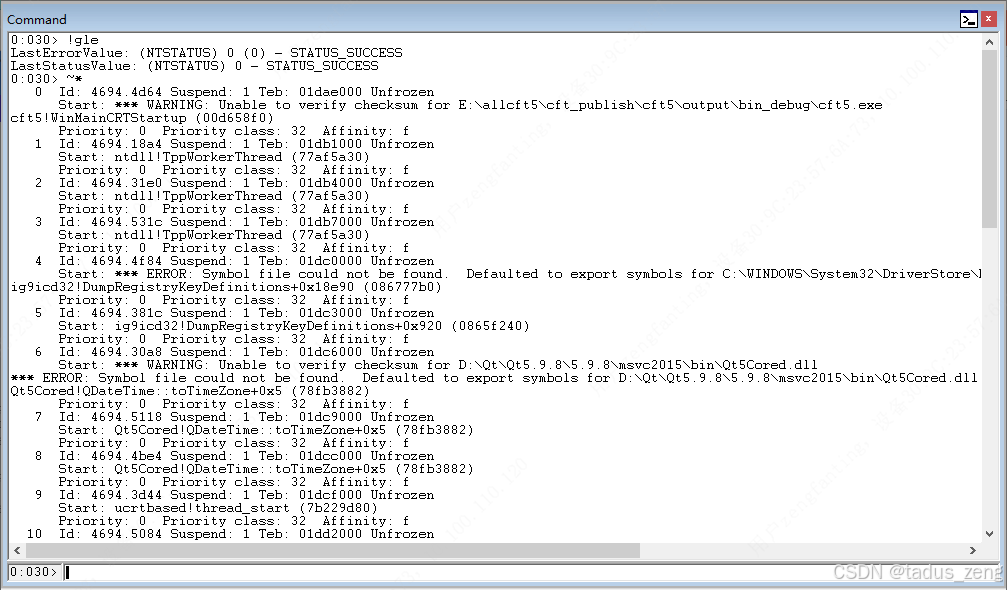

示例 – 线程相关

WinDbg的窗口与菜单

• WinDbg的窗口是可以停靠与悬浮的
• 每个WinDbg的子窗口有其自己的功能菜单

调试器标记语言 (Debugger Markup Language, DML)

• DML允许调试器输出以标签的形式包含指令和额外的非显示信息
• 调试器用户界面解析出额外信息以提供新行为
• DML主要旨在解决以下问题：
  • 相关信息的链接
  • 调试器和扩展功能的可发现性
  • 增强调试器和扩展的输出
• DML是在调试工具6.6.0.7版本中引入的

内存 – 栈详情

• 每一个新的线程都会有一个栈空间，是由已经提交的和已经预约的内存组成
• 默认情况下每个线程有1MB的预约空间和1个分页的已经提交空间

不明白己预约的内存和己提交的内存是什么意思的同学自行搜索Windows中 VirtualAlloc的资料。

示例 – 线程的栈大小

内存 – 栈增长

• ESP寄存器指向线程的当前堆栈位置。
• 如果程序试图访问保护页中的地址，系统会引发 _UNGUARD-PAGE_VIOLATION（0x80000001）异常。保护页面为内存页面访问提供one-shot警报。
• 如果堆栈一直增长到保留内存的末尾，则会引发STATUS_STACK_OVERFLOW异常。

查看调用栈信息的WinDbg命令

处理内存的WinDbg命令

示例 – 进程内存信息

查看堆信息的WinDbg 命令

Heap Structs

如果您的应用程序禁用了页面堆，则应用以下结构。
请注意，默认情况下页面堆是禁用的。

• _HEAP

  • 在ntdll.dll 中定义 ： dt ntdll!_HEAP
  • 每成功调用一次HeapCreate就会产生一个_HEAP
  • 可以使用!heap -p -all来得到进程中所有_HEAP 结构体的地址

• _HEAP_ENTRY

  • 在ntdll.dll 中定义： dt ntdll!_HEAP_ENTRY
  • 每成功调用一次HeapAlloc就会产生一个_HEAP_ENTRY
  • 使用!heap -p -all来得到地址

如果为应用程序启用了页堆，则应用以下结构。
您可以使用全局标志（gflags.exe）启用页面堆。

• _DPH_HEAP_ROOT

  • 在ntdll.dll 中定义: dt ntdll!_DPH_HEAP_ROOT
  • HeapCreate时产生
  • !heap -p -all查看

• _DPH_HEAP_BLOCK

  • ntdll.dll 中定义
  • HeapAlloc产生
  • !heap -p a-all查看

得到HeapAlloc的调用者

• 为您的应用程序启用堆栈跟踪和页面堆
  使用Global Flags, 在Windows SDK里面有


• 重启应用，WinDbg重新附加进程

• WinDbg的命令序列:

  1. !heap -p -a <UserAddr>
  2. dt ntdll!_DPH_HEAP_BLOCK StackTrace<MyHeapBlockAddr>
  3. dds <StackTrace>

示例 – 得到HeapAlloc的调用者

先通过!heap -p -all来找到一个DPH_HEAP_BLOCK，这里得到些结构体的地址是 144e1f3c, UserAddr 是 144e7c00

然后直接查询栈跟踪StackTrace的地址。

打印出栈!

HeapCreate的调用者

与HeapAlloc同理

示例 – 得到HeapCreate的调用者

找到一个DPH_HEAP_ROOT

直接找到跟踪栈

打印跟踪栈，找到源码位置。

排查堆内存泄漏

• !address –summary
  进程内存使用情况摘要。如果RegionUsageHeap或RegionUsagePageHeap不断增长，那么堆上可能会出现内存泄漏。继续执行以下步骤
• 使用Global Flags 开启 stack traces 与 page heap
• 重启应用，重连WinDbg

命令序列:
!heap –stat –h 0 : 将列出每个AllocSize的特定分配统计信息。对于每个AllocSize，都会列出以下内容：AllocSize、#blocks和TotalMem。
!heap –flt –s <size>
!heap -p -a <UserAddr>

示例 – 排查堆内存泄漏

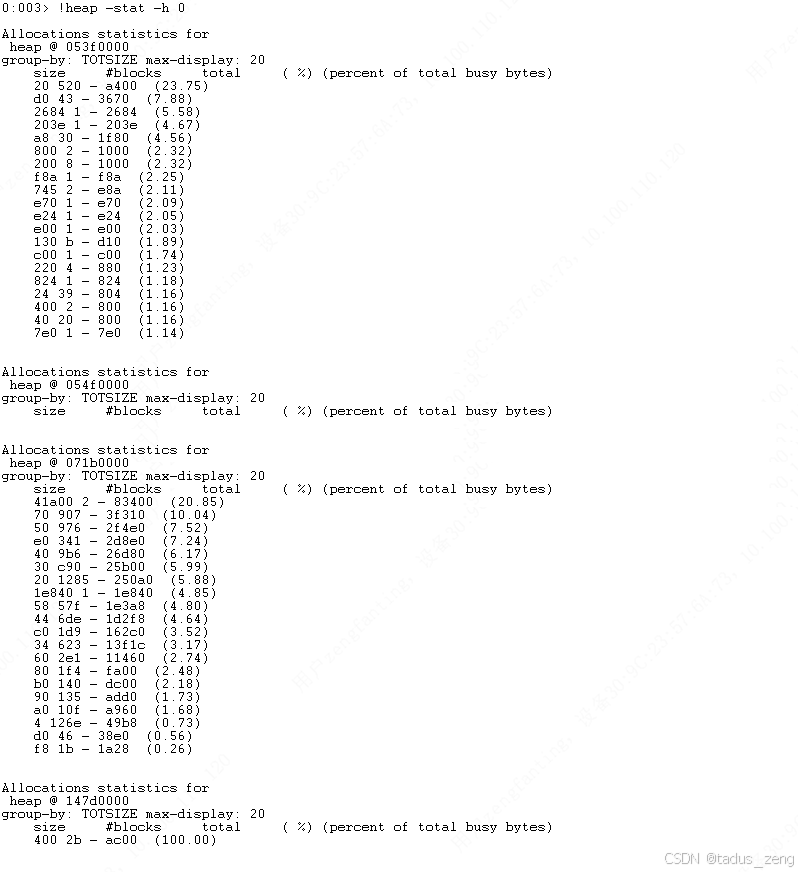

先运行起来查看内存统计

再运行段时间后查看内存统计

对比前后内存在增长， 其中 heap @ 147d0000 从 0x2b 个 块长到 0x40 个块

打印出该堆的信息
抽取其中一个Busy allocations 的UserAddr

通过一系统命令找到源码进而分析。
